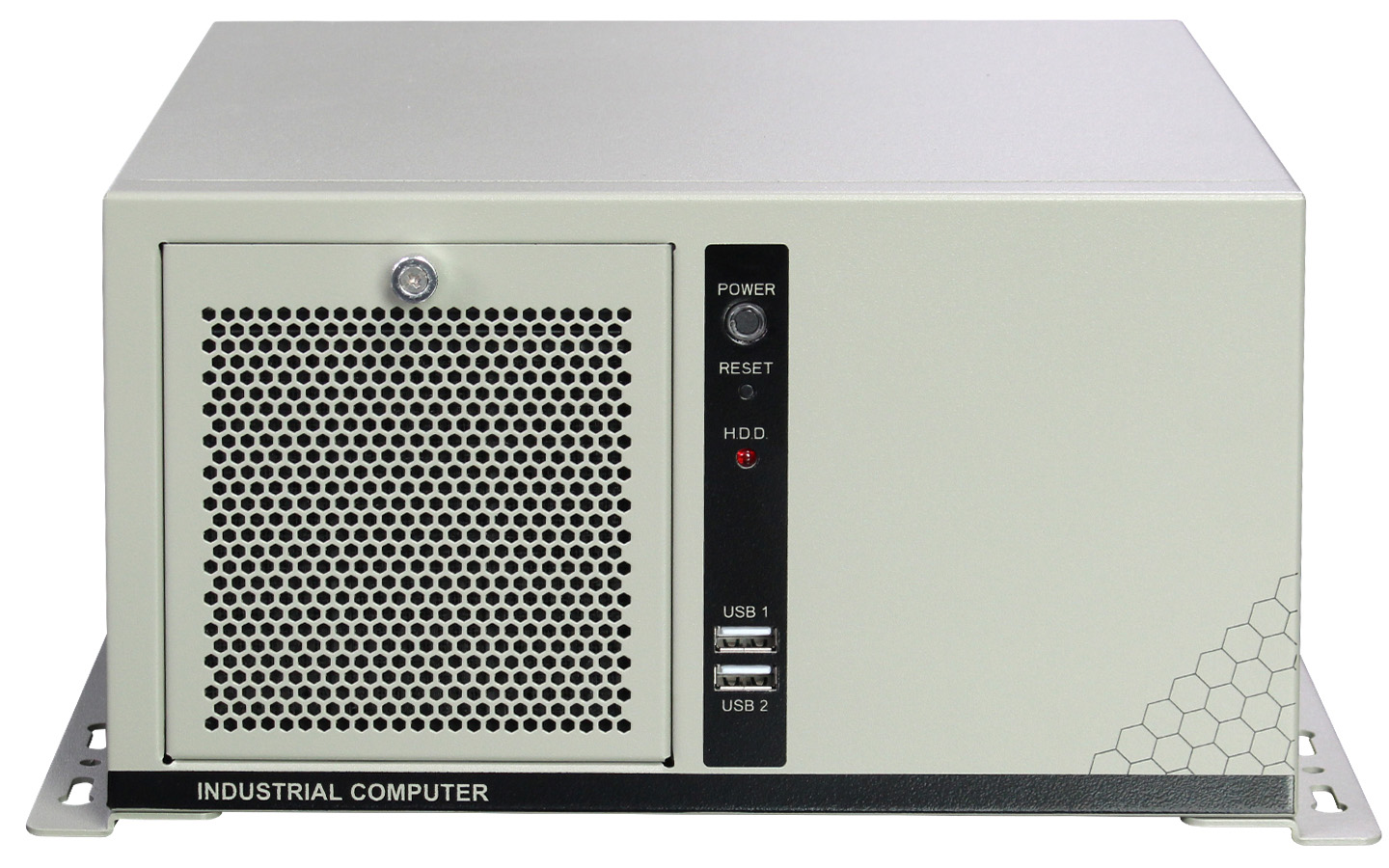

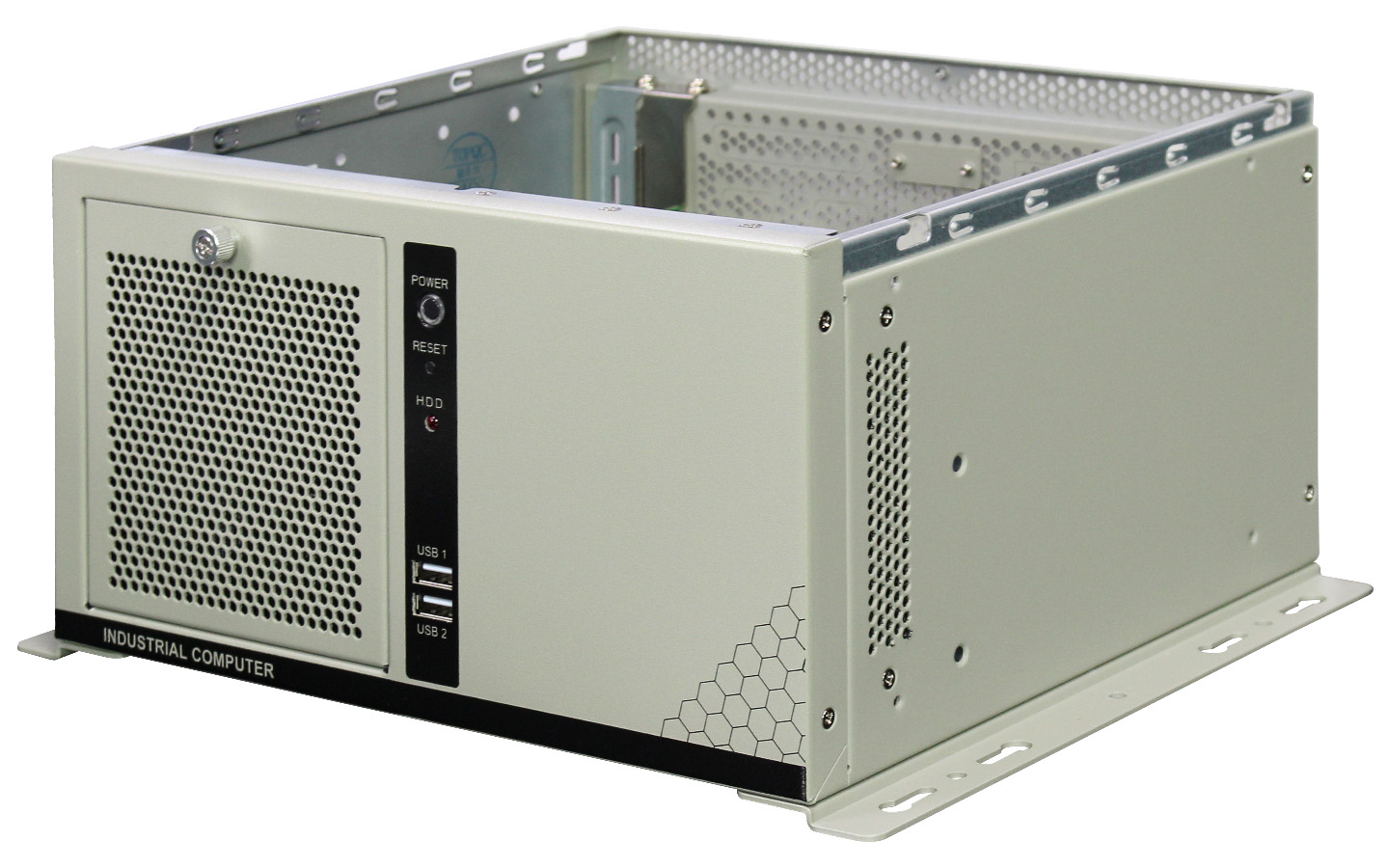

2槽位全高卡壁挂式工控机IPC-3120TP

组件名称

规格

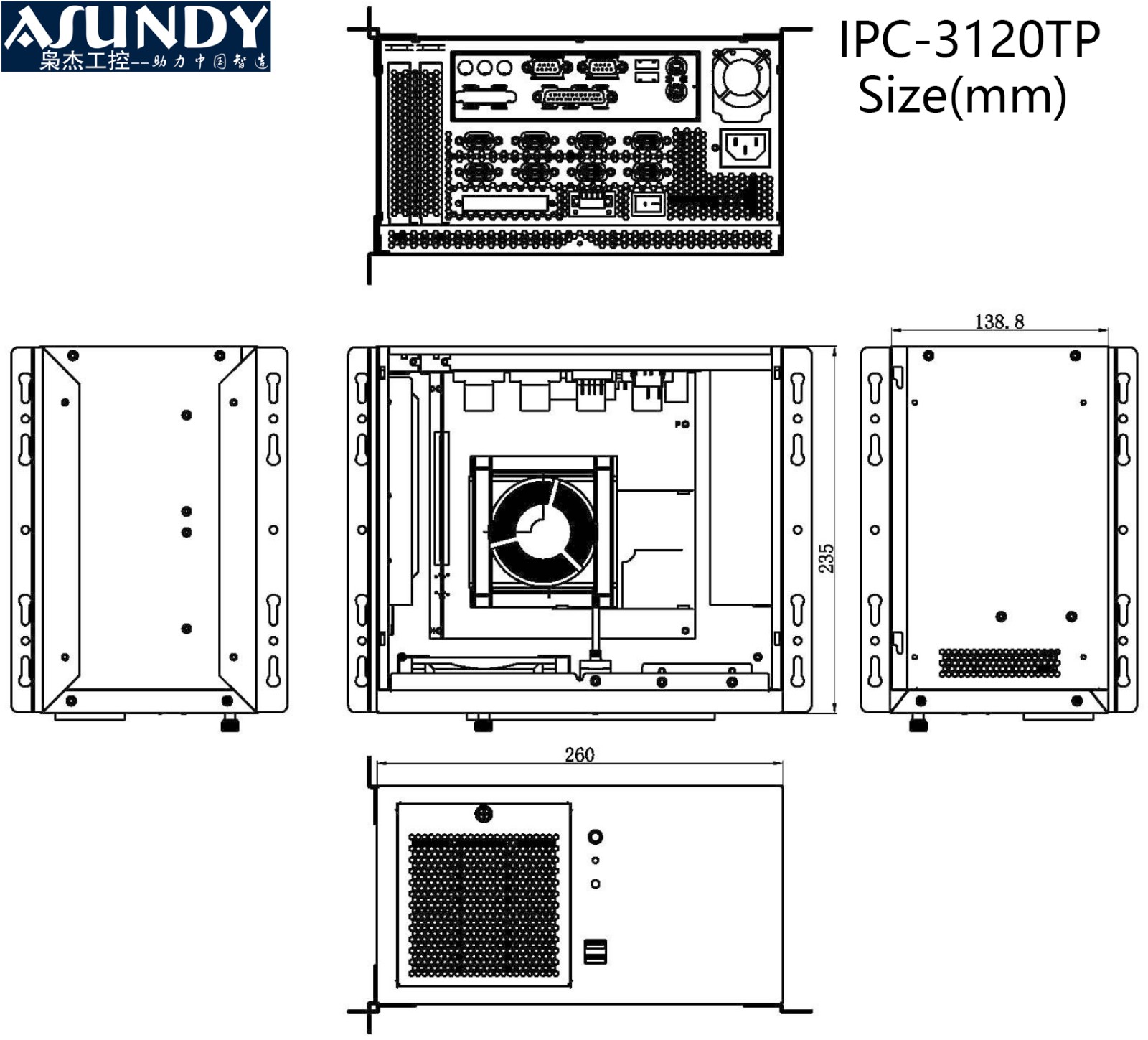

尺寸(mm)

235(L)*260(W)*140(H)

主要材质

马钢(环保,耐指纹1.0mm SGCC)

表面处理

外表面喷撒点灰 (KC-3081)或者撒点黑(KC-31048 )

风扇位

1个9025风扇

主板

支持标准Mini-ITX(6.7"*6.7")主板

ITX-Q670JT-00AE

1、 Intel® 13代/12代 LGA1700 Socket 处理器 (最高 65W TDPs 180A);

2、 Intel® Q670E 芯片;

3、 2*DDR5 5600MHz/4800MHz SO-DIMM 最高支持 64GB;

4、 1*10/100/1000 Base-TX & 1* 10/100/1000/ 2500 Base-TX 网口

5、 1*HDMI, 1* DP, 1* VGA, 1* LVDS/eDP;

6、 6*COM (COM1支持 RS232/422/485);

7、 6*USB3.2 Gen.2, 2* USB3.2 Gen.1, 3* USB2.0;

8、 1*PCIe Gen.4 x16 槽, 1* M.2 M-Key (2280) 支持 NVMe, 1* M.2 M-Key (2242) 支持 NVMe, 1* M.2 E-Key (2230) 支持 CNVi, 1* M.2 B-key (3042) 支持 4G 模块;

9、 4*SATAIII (6Gb/s) 支持 RAID 0,1,5,10

处理器

I5-12500 6核12线程3.0GHz处理器,可选其他65W以内12代/13代智能处理器

内存

DDR5 16GB 5600MHz SO-DIMM内存

硬盘

2.5寸128GB固态硬盘

扩展空间

2个全高PCI/PCIE扩展槽位(竖插),支持宽度≤183mm的扩展卡,

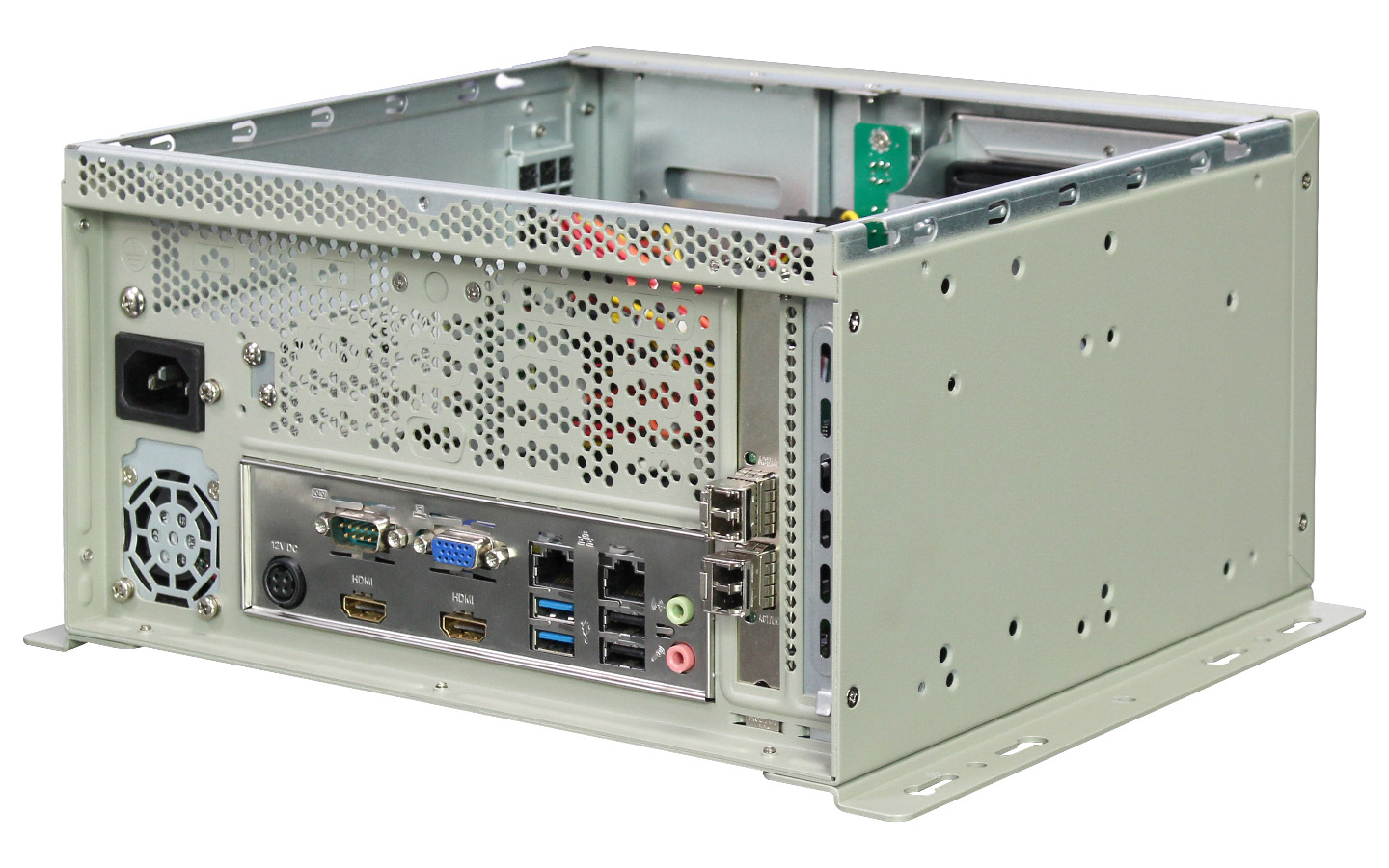

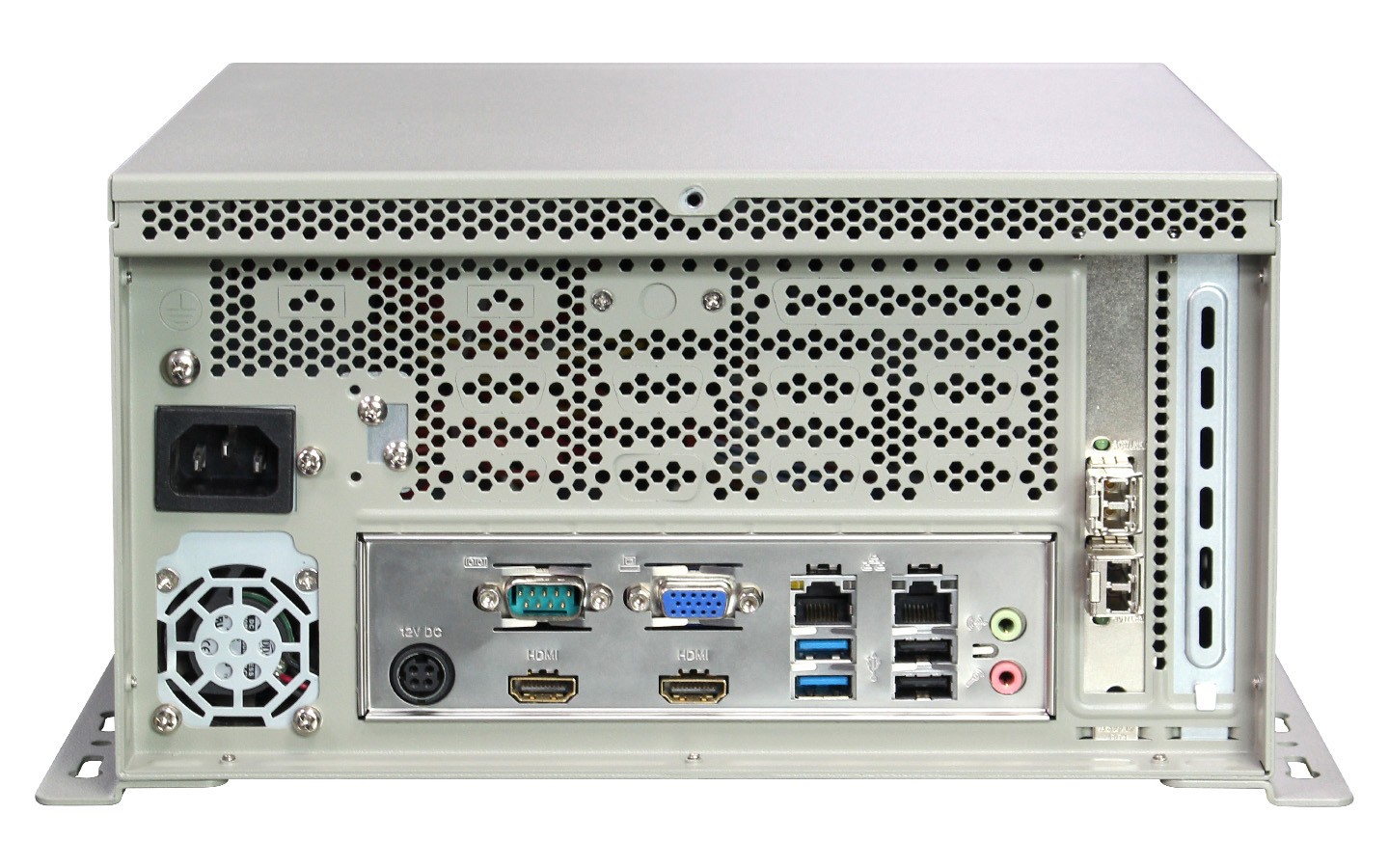

后面板8个敲落式COM口,2个敲落式USB接口,1个敲落式DB37安装接口,1个敲落式凤凰端子安装接口,1个敲落式金属开关安装接口

外置接口

2 * USB2.0,选配USB3.0

电源

标准1U Flex 250W电源

CPU散热器高度

高度≤115mm(散热器顶部至底部尺寸)

系统控制

POWER LED*1,HDD LED*1,RESET SW*1,POWER SW*1(后置1个4P凤凰端子预留接口,1个带灯金属开关预留接口)

应用领域

工业控制、智能交通、机械自动化、物联网、AI等领域
