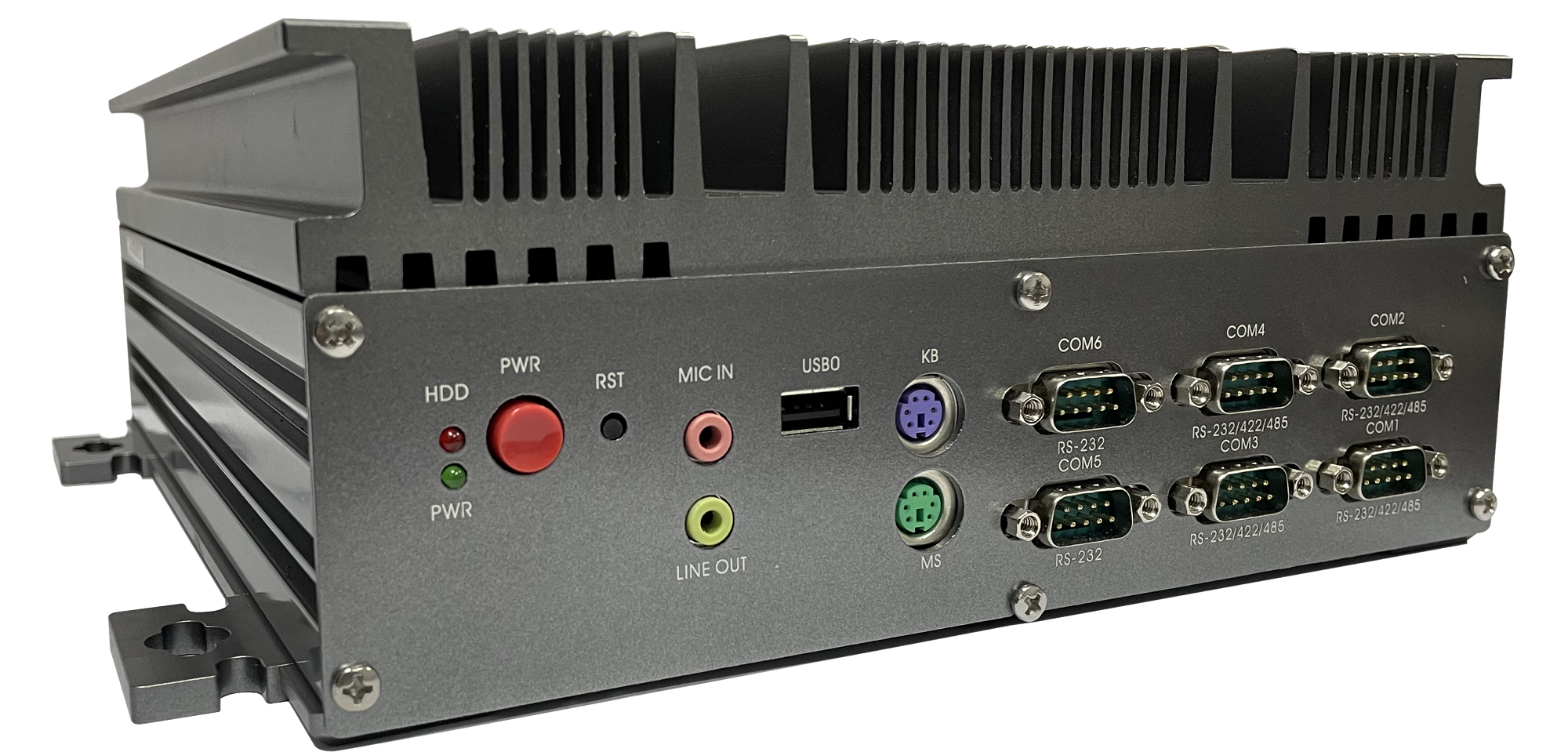

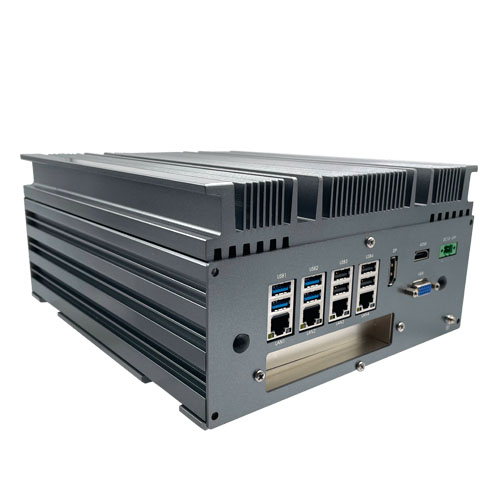

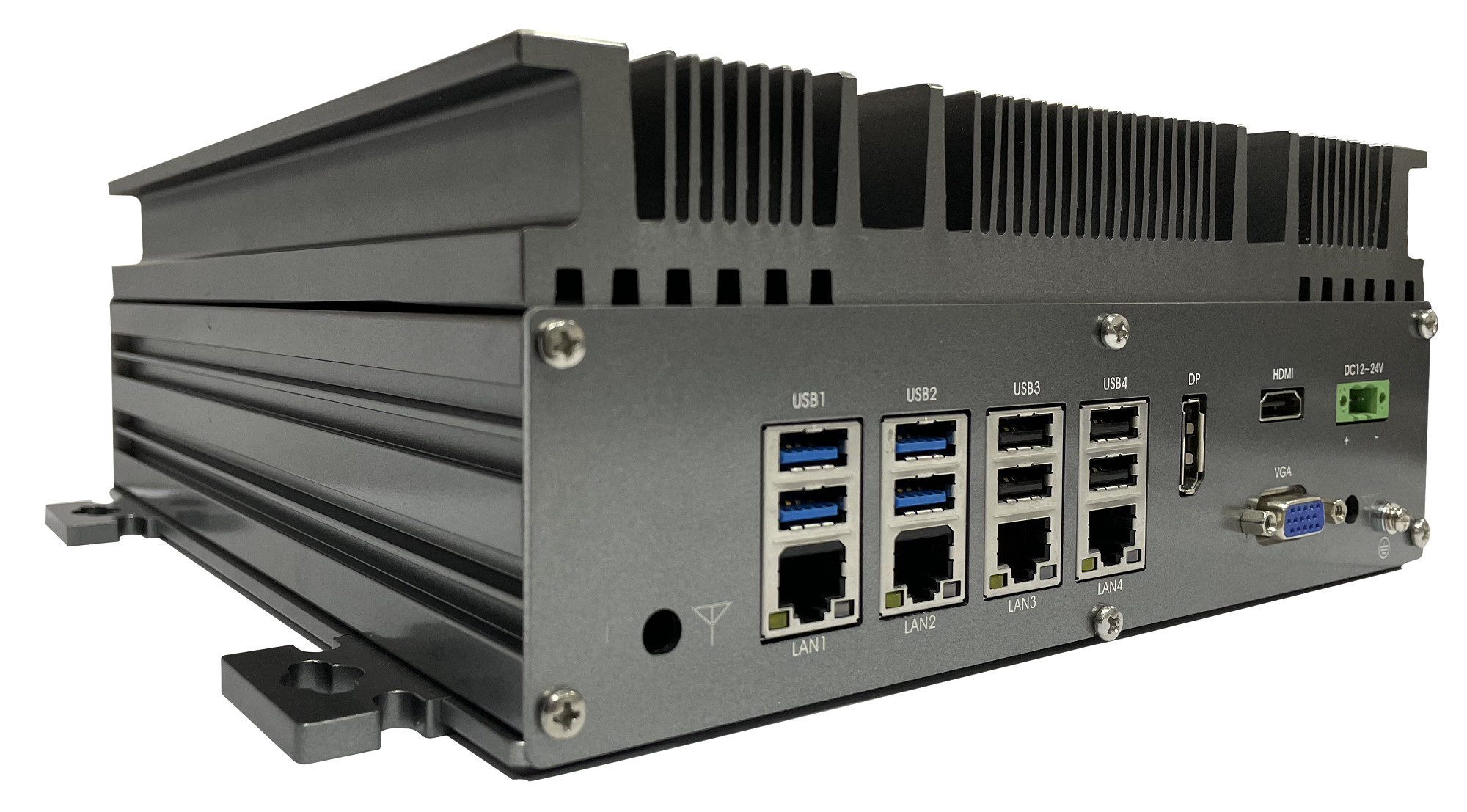

H110芯嵌入式无风扇工控机、微型计算机BP-H110BF
嵌入式无风扇工控机BP-H11BF-0S6C4E9U
1、CPU: 高性能7代Intel Core i3-7100T(2核4线程3.4GHz)，
可选其他6代/7代/8代/9代TDP65W以内的处理器；
2、Chipset: H110芯片组 ；
3、Memory: 标配4GB 260Pin DDR4 SO-DIMM工控内存，
支持2个2133/2400MHz DDR4 系统内存，内存容量最大可扩充到32.0GB；
4、存储：标配128GB mSATA固态硬盘；
5、外置I/O端口: 9*USB，1*HDMI,1*DP, 1*VGA,4*RJ45千兆网口,1*PWR,
1*RST,1*LINE OUT,1*MIC IN,1*KB/MS；
6、外置串口: 2*RS-232、4*RS-232/422/485；
7、看门狗: 256级,可编程时间到系统复位；
8、存储空间: 1*7+15 pin SATA3，1*7Pin SATA3，1*mSATA插槽；
9、扩展槽位: 可选购1*PCIe x4/PCI槽位、2*PCI/1*PCIEx1+1*PCIEx4槽位）；
10、工作温度：-20℃--60℃
11、输入电源:DC_IN 12~24V；
12、产品尺寸: 271* 263.6*95mm (W x D x H)。
嵌入式无风扇工控机BP-H11BF-0S6C4E9U
1、CPU: 高性能7代Intel Core i3-7100T(2核4线程3.4GHz)，
可选其他6代/7代/8代/9代TDP65W以内的处理器；
2、Chipset: H110芯片组 ；
3、Memory: 标配4GB 260Pin DDR4 SO-DIMM工控内存，
支持2个2133/2400MHz DDR4 系统内存，内存容量最大可扩充到32.0GB；
4、存储：标配128GB mSATA固态硬盘；
5、外置I/O端口: 9*USB，1*HDMI,1*DP, 1*VGA,4*RJ45千兆网口,1*PWR,
1*RST,1*LINE OUT,1*MIC IN,1*KB/MS；
6、外置串口: 2*RS-232、4*RS-232/422/485；
7、看门狗: 256级,可编程时间到系统复位；
8、存储空间: 1*7+15 pin SATA3，1*7Pin SATA3，1*mSATA插槽；
9、扩展槽位: 可选购1*PCIe x4/PCI槽位、2*PCI/1*PCIEx1+1*PCIEx4槽位）；
10、工作温度：-20℃--60℃
11、输入电源:DC_IN 12~24V；
12、产品尺寸: 271* 263.6*95mm (W x D x H)。
|
型号
|
BP-H11BF-0S6C4E9U
|
|
CPU
|
高性能6代/7代/8代/9代 MAX 65W Intel Core i3/i5/i7/i9 GPU
|
|
内存
|
标配4GB DDR4 2400工控内存
2条260Pin DDR4 SO-DIMM系统内存扩充插槽,支持2133/2400MHz
DDR4 系统内存,内存容量最大可扩充到32.0GB
|
|
存储
|
标配128GB Msata SSD硬盘
|
|
BIOS
|
64M AMI Flash BIOS
|
|
Watchdog
|
256级,可编程时间到中断,时间到事件复位
|
|
RESET
|
H/W reset&S/W reset(by register setting)
|
|
扩展槽
|
1xMini PCIE 扩展插槽(可选择支持 Mini PCIE X1 设备 或 4G SIM卡设备)
可选购
1个PCI插槽/1个PCIEx16
或者2个PCI插槽,
或者1个PCIex1+1个PCIEx4槽位
或者1个PCI+1个PCIEx1插槽
|
|
网络
|
4*RJ45千兆网口
1个Intel i219-V+3个i211-AT 10/100/1000Mbps网络控制器
|
|
PS/2键盘、鼠标接口
|
PS/2键盘、鼠标
|
|
USB
Ports
|
5xUSB2.0+4xUSB3.0
|
|
GPIO
|
可选1*16pin GPIO
|
|
串口/并口
|
2*RS-232,4*RS-232/422/485,无并口
|
|
显卡芯片
|
集成Intel HD Graphics
6代处理器集成:核芯显卡 530,显卡基本频率:350 MHz,显卡最大动态频率:1.15 GHz,DirectX:支持12,OpenGL:支持4.5
7代/8代/9代处理器集成:超核芯显卡 630,显卡基本频率:350 MHz,显卡最大动态频率:1.20
GHz,DirectX* 支持12,OpenGL* 支持4.5
|
|
显示
|
1xVGA:最大分辨率1920*1200 @60Hz
1xHDMI:最大分辨率4096*2160 @60Hz
1xDP:最大分辨率4096*2304 @60Hz
|
|
声音
|
板载ALC662音效,提供LINE-IN LINE-OUT MIC-IN
|
|
其他接口及功能
|
1 x PS/2鼠标/键盘接口:硬件强制上电自动开机功能(用户可根据需要设置PSJ1位接针状态);256级看门狗定时器:板内预留 1 x LPT(并口)接针、1 x 16-Bit GPIO接针、1 x USB2.0 Wafer针座
|
|
蜂鸣器
|
1x
|
|
存储
|
1*2.5″SATA、1*mSATA
|
|
工作温度
|
-20℃--60℃(工作、必须硬盘支持宽温)
|
|
-40℃--80℃(存储)
|
|
相对湿度
|
5%-95%(非凝结)
|
|
尺寸(Wx Hx D)
|
271mm*
263.6mm*95mm
|
|
PCB厚度
|
1.6mm,8 Layers
|
|
电源
|
DC-in 19V-6.32A
|
|
软件系统支持
|
Linux、Ubuntu、CentOS、DOS、VxWorks、Windows10,Windows8,Windows7
|
