系统参数 |
|
|
处理器 |
- 24核第十三代英特尔® 酷睿™ i9/i7/i5/i3 处理器(Raptor Lake – S) - 16核第十二代英特尔® 酷睿™ i9/i7/i5/i3 处理器(Alder Lake-S) |
|
芯片组 |
Intel® R680E |
|
BIOS |
AMI |
|
IO芯片 |
IT8786E |
|
内存 |
2 个DDR5 4800MHz SO-DIMM, 最高支持64GB(ECC/Non-ECC) |
|
支持系统 |
Windows 10, Linux |
|
输入输出接口 |
|
|
串口 |
4个DB9串口支持RS-232/422/485模式 |
|
USB |
- 6 个 USB 3.2 Gen 2,USB Type A接口 - 1 个 USB 3.2 Gen 2x2,USB Type-C 接口,最高支持20Gbps 数据传输(15W, 5V/3A) |
|
数字接口海岸线 |
BPX-3800/3600/3400/3200 PEG : 32 个通道隔离DIO : 8 个通道数字输入,8 个通道数字输出 DO BPX-3100 PEG : 16 个GPIO |
|
指示灯 |
电源、硬盘、PoE、WLAN |
|
SIM卡扩展 |
外置3个SIM卡槽 |
|
RTC电池 |
1 个前置RTC 电池 |
|
扩展插槽 |
|
|
迷你PCIe |
1 个Mini PCIe 插槽支持PCIe/USB/SIM Card |
|
PCIe |
4个PCIe插槽; BPX-3800:2个PCIex8插槽+2个PCIEx4; BPX-3600:2个PCIex8插槽+1个PCIEx4 BPX-3400: 1个PCIex16插槽+1个PCIEx4 BPX-3200: 1个PCIex16插槽 BPX-3100: 1个PCIex16插槽 |
|
M.2 |
- 1 个 M.2 Key B 插槽 (3042/2280, PCIe/USB 3, defau/ltUSB 2) - 1 个 M.2 Key B 插槽 (3052/2280, PCIe/USB 3, defau/ltUSB 2) - 1 个 M.2 Key E 插槽 (2230, PCIe/USB) |
|
显示系统 |
|
|
显示芯片 |
英特尔® UHD Graphics 770显卡,采用英特尔® Xe 架构 |
|
多显 |
- 1 个 DVI-I :最高分辨率 1920 x 1080 @60Hz - 1 个 HDMI : 最高分辨率 1920 ×1080 @60Hz - 2 个 DisplayPort : 最高分辨率7680 x 4320@60Hz/5120 x 2880 @60Hz - 依实际需求选配显卡规格 |
|
存储 |
|
|
SATA |
BPX-3800/3600/3400 PEG : 4 个SATA III (6Gbps)支持软件RAID 0, 1, 5, 10 BPX-3200/3100 PEG : 2 个SATA III (6Gbps)支持软件RAID 0, 1 |
|
M.2 |
1 个M.2 Key M 插槽 (2280, PCIe x4) |
|
存储接口 |
BPX-3800/3600/3400 PEG : 4 个前置2.5 寸硬盘托架 BPX-3200/3100 PEG : 2 个前置2.5 寸硬盘托架 |
|
音频 |
|
|
音频芯片 |
Realtek® ALC888S-VD, 7.1 声道高清音频 |
|
音频接口 |
1 Mic-in, 1 Line-out |
|
网络 |
|
|
LAN 1 |
英特尔® I219LM 以太网控制器,支持iAMT |
|
LAN 2 |
英特尔 ® I210 以太网控制器 |
|
LAN 3 至LAN 6 |
英特尔 ® I226 以太网控制器,RJ45 支持 2.5GigE IEEE802.3at (25.5W/48V) PoE+ BPX-3200MX PEG : X-Coded M12 接口 |
|
电源 |
|
|
输入电压 |
12V 至50V 直流输入 浪涌保护最高瞬间电压80V/1ms |
|
供电接口 |
V+、V-、外壳接地 |
|
上电控制 |
16模式软控制 |
|
远程控制 |
3-pin凤凰端子: On、Off、IGN |
|
其他 |
|
|
TPM管理 |
内置SLB9665芯片支持TPM 2.0, LPC |
|
看门狗 |
支持255级1 to 255 sec./min重启 |
|
智能控制 |
网络唤醒,远程开机 |
|
HW Monitor |
Monitoring temperature, voltages. Auto throttling control when CPU overheats. |
|
机械 |
|
|
尺寸 |

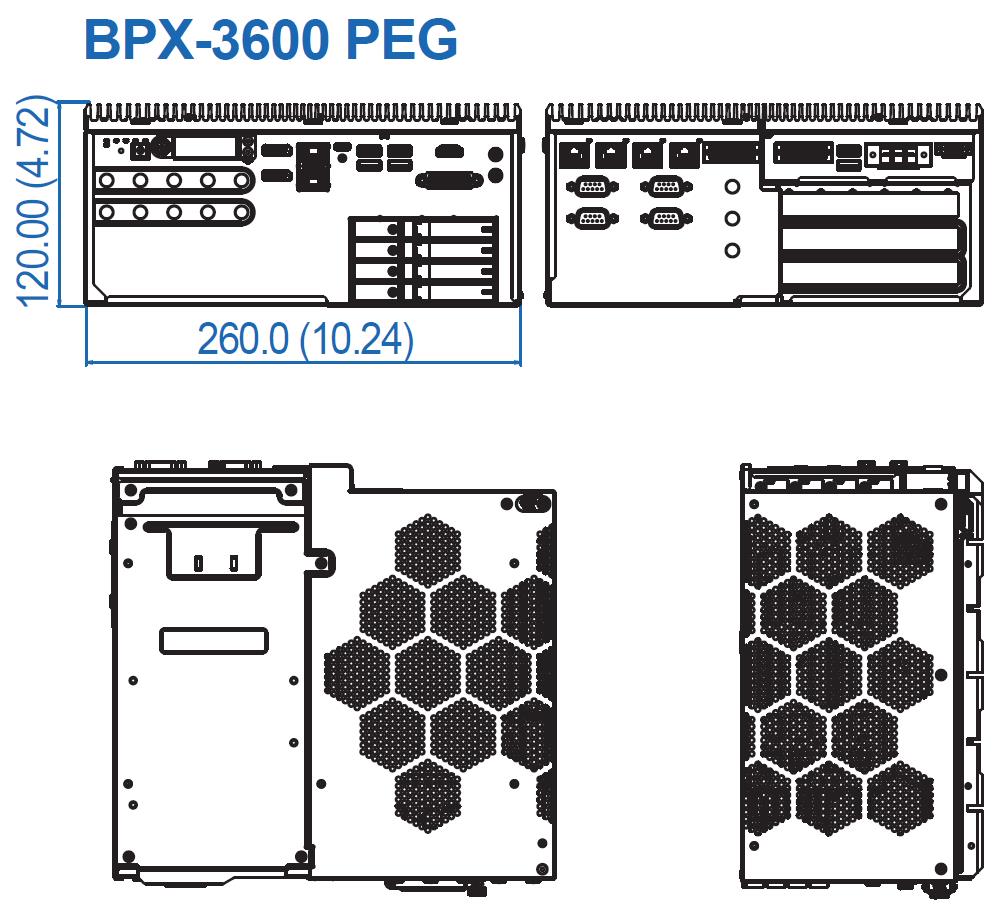

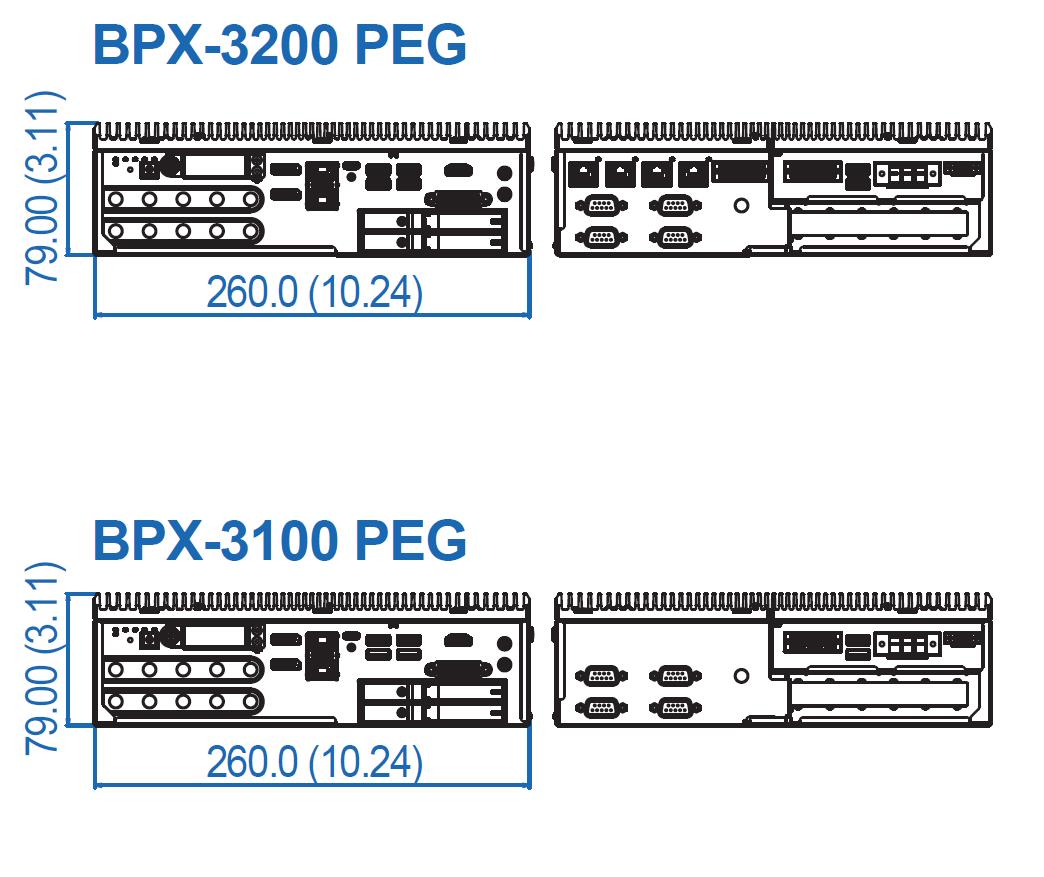

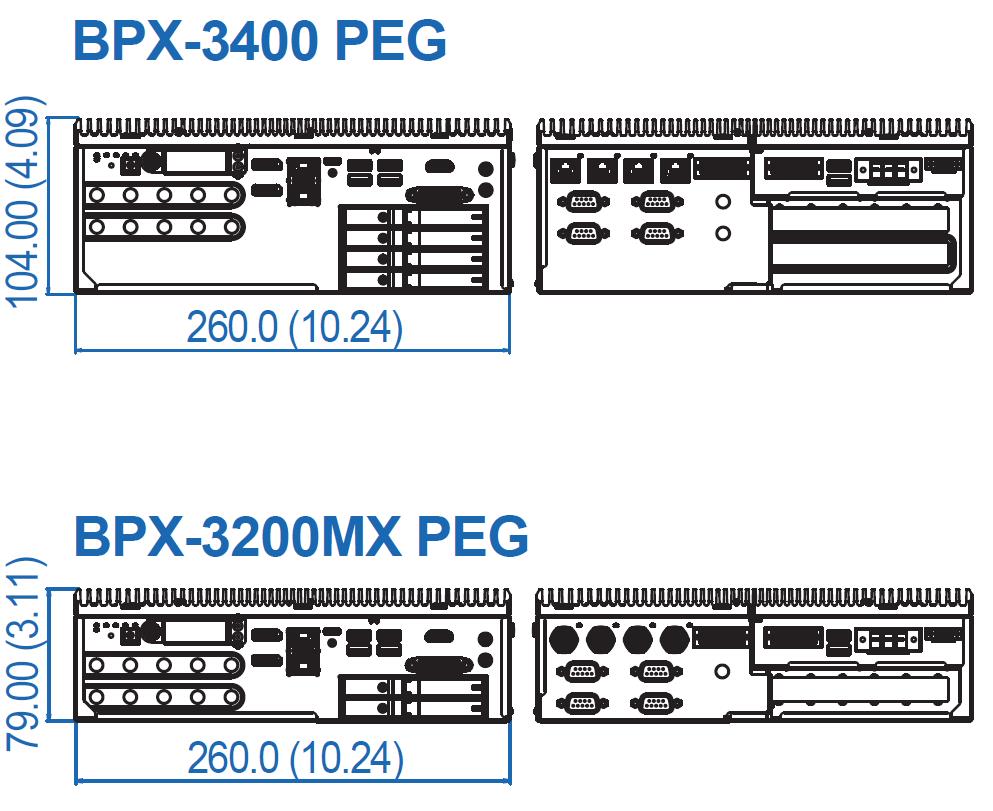

BPX-3800 PEG : 260mm x 240mm x 142mm(10.24" x 9.45" x 5.59") BPX-3600 PEG : 260mm x 240mm x 120mm(10.24" x 9.45" x 4.72") BPX-3400 PEG : 260mm x 240mm x 104mm(10.24" x 9.45" x 4.09") BPX-3200/3100 PEG : 260mm x 240mm x 79mm(10.24" x 9.45" x 3.11") |
|
重量 |
BPX-3800 PEG : 7.5 kg (16.53 lb) BPX-3600 PEG : 6.5 kg (14.33 lb) BPX-3400 PEG : 5.5 kg (12.13 lb) BPX-3200/3100 PEG : 4.5 kg (9.92 lb) |
|
安装方式 |
- 面板安装 - 导轨安装 ( 可选 ) - 机架式安装 ( 可选 ) |
|
环境 |
|
|
工作温度 |
-40° C 至 75° C , 系统风扇 |
|
存储温度 |
-40° C 至 85° C |
|
湿度 |
5% to 95%相对湿度、无凝霜 |
|
相对湿度 |
95% @60°C |
|
冲击和振动 |
Operating, MIL-STD-810G, Procedure I Operating, MIL-STD-810G, Procedure I |
|
认证 |
EMC CE, FCC, EN50155, EN50121-3-2 |
