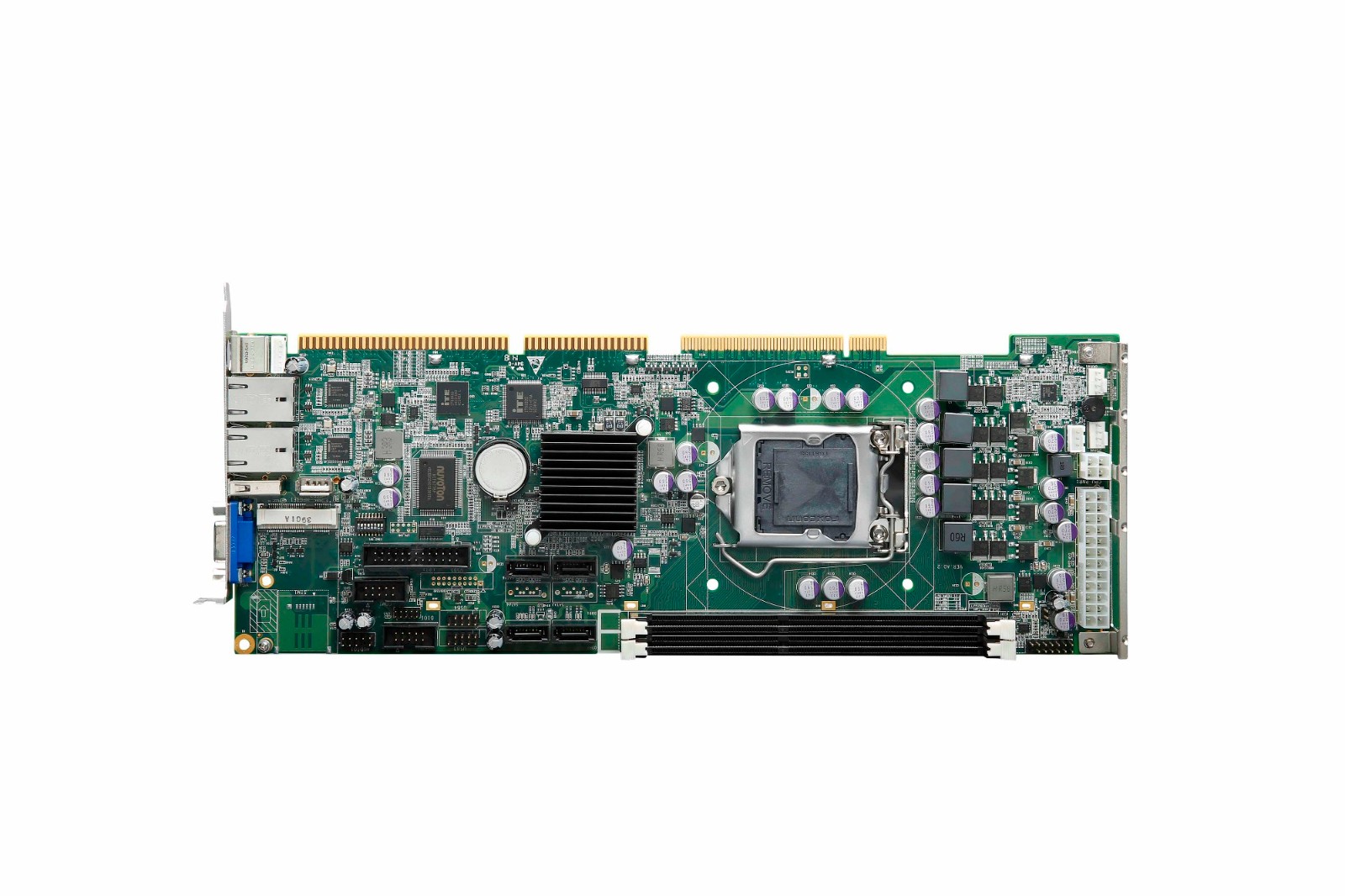

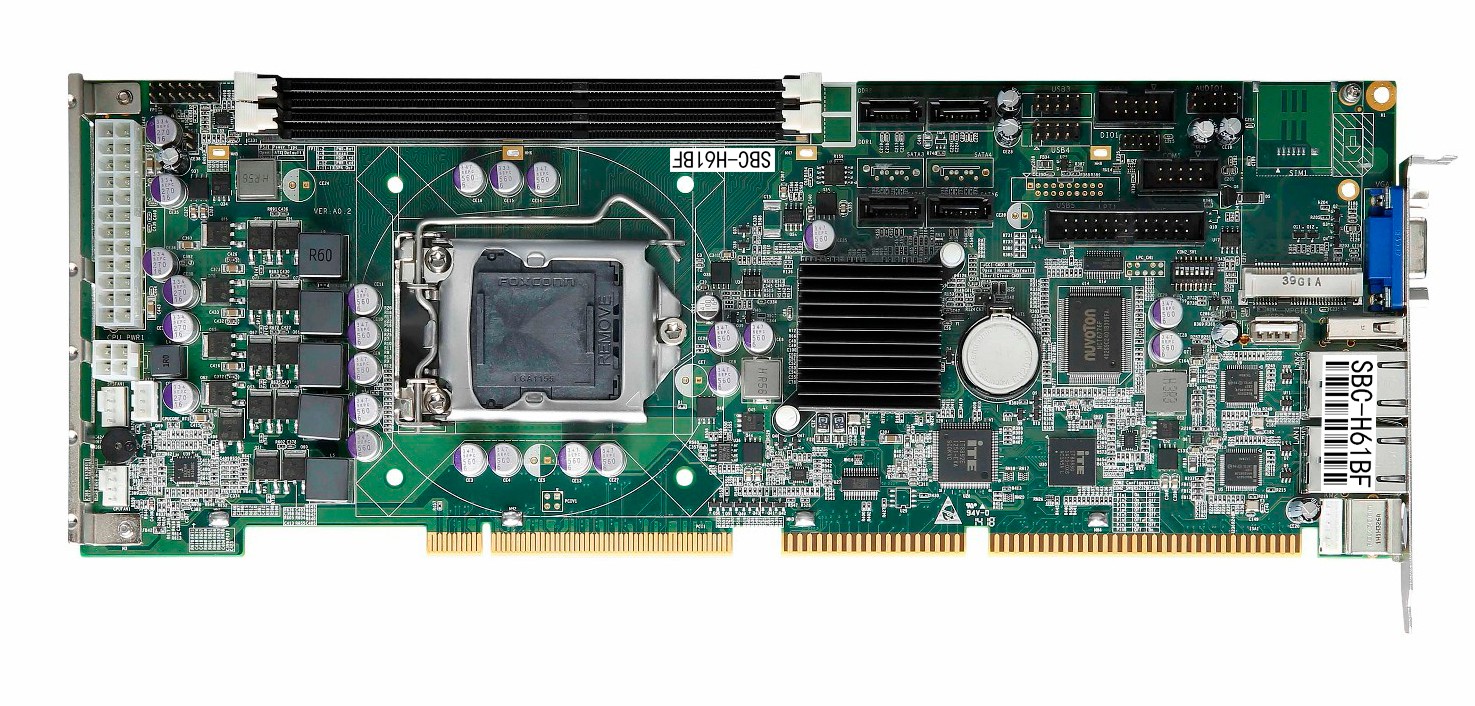

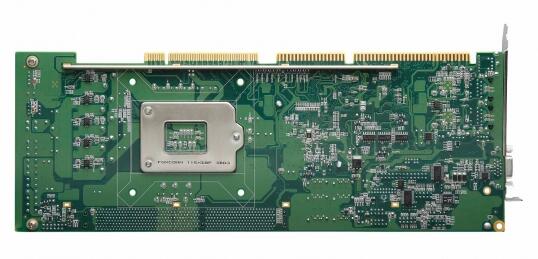

H61芯片组工控主板、PICMG1.0工业主板SBC-H61BF

型号

SBC-H61BF-00A1E

CPU

LGA1155 插座supports Intel® Core ™ i7/i5/i3/Pentium®/Celeron® 处理器

PCH

Intel® H61

BIOS

8Mb AMI BIOS

内存

支持两个240-pin 1333/1066MHz 双通道DDR3 & DDR3L (1.35V) DIMMs ( 系统最大支持 16GB)

以太网

双INTEL PCIe GbE 接口 (支持 LAN1 及 ASF 2.0)

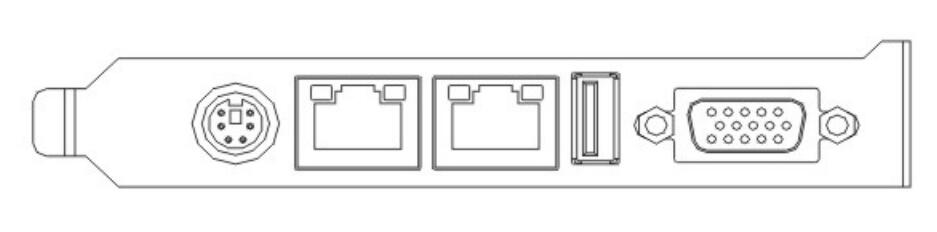

I/O接口

1 x RS-232;1 x RS-422/485;

1 x LPT;

1 x PS/2 KB/MS;

1 x 6-pin wafer for KB & MS
6个USB 2.0 (1个IO挡板Type-A、1个内置Type-A,4个插针扩展);

4 x SATA 3Gb/s

数字I/O

8-bit 数字I/O (4-bit 输入, 4-bit 输出)

SMBus

1 x 4-pin wafer

音频

支持7.1 channel HD 音频 by IEI AC-KIT-888HD 组件

电子盘扩展

1 x mPCIE;1 x SIM

扩展槽

经由金手指的PCI 和ISA 信号

看门狗定时器

软件可编程并支持1~255 秒系统复位

电源

支持5V/12V, AT/ATX

风扇

1 x 4-pin 智能风扇接口;1 x 4-pin 系统风扇接口

功耗

5V@4.53A, 12V@0.19A, Vcore_12V@7.81A, 5VSB@0.18A (3.4GHz Intel® Core ™ i7-2600K 支持两个2GB 1333MHz DDR3 内存)

视频引擎

Intel® HD Graphics Gen 6 支持 DX10.1 和 OpenGL 3.0 Full MPEG2, VC1, AVC Decode

温度

工作温度:-20°C ~ 60°C;存储温度:-40°C ~ 80°C

相对湿度

5% ~95%, 无冷凝

尺寸

388 mm x 122 mm

Front Panel

1 x 前面板 (电源 LED, HDD LED, 扬声器, 电源按钮, 复位按钮)

PCIe-PCI Bridge

ITE IT8892E

PCI-ISA Bridge

ITE IT8888G
