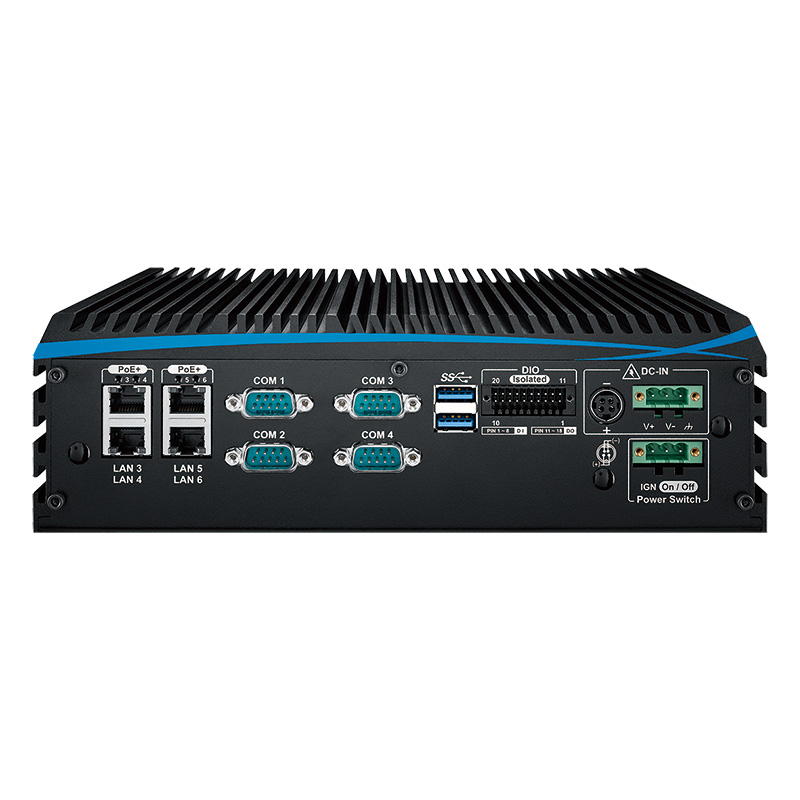

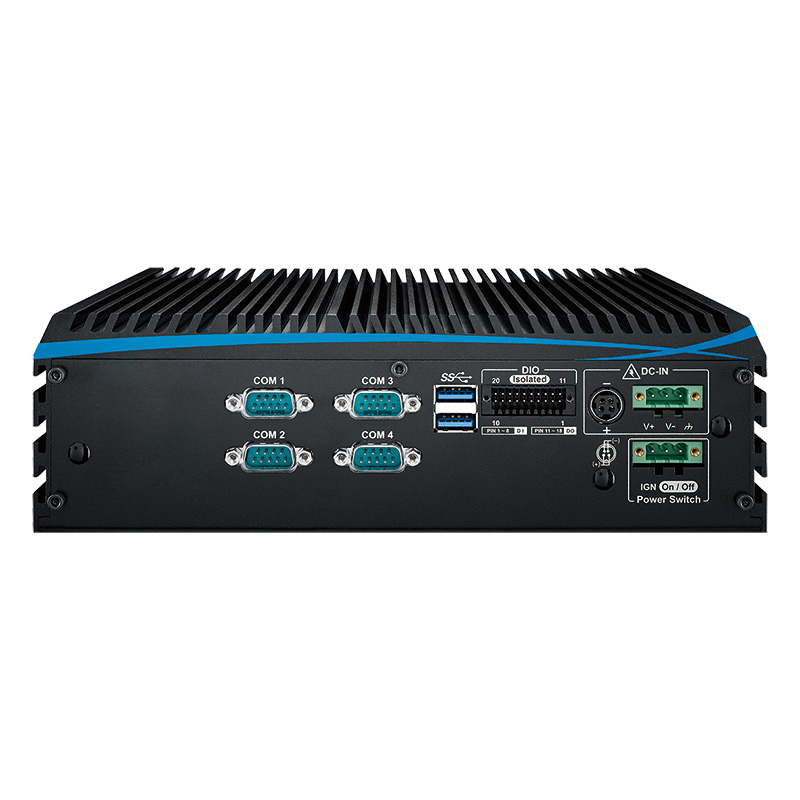

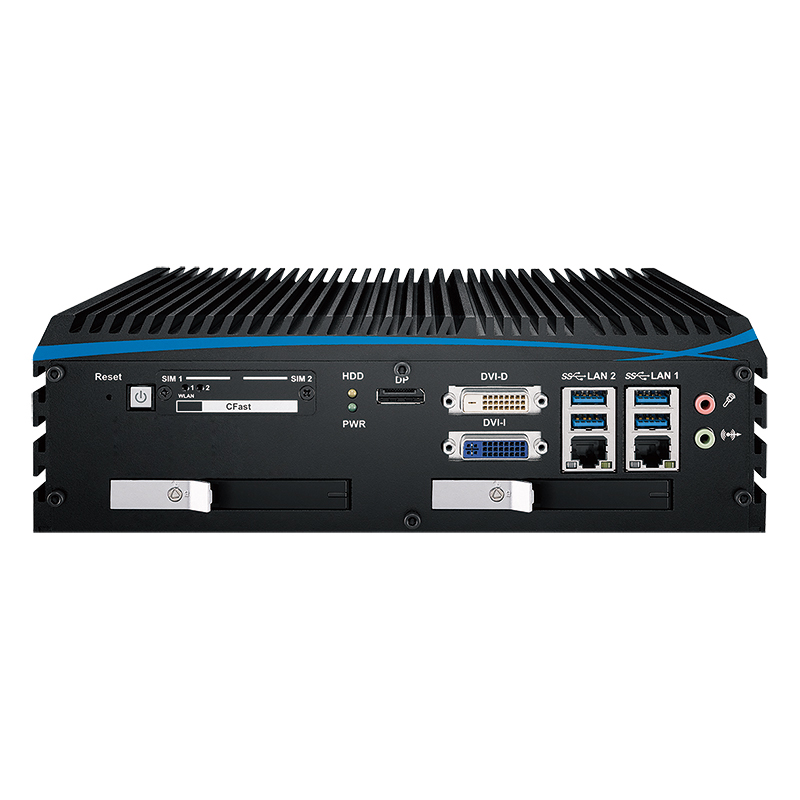

C246芯嵌入式工控机EN50155, EN50121-3-2无风扇计算机TBP-1000

TBP-1000-2R 嵌入式无风扇工控机 1、支持八核心8代/9代英特尔®至强®/酷睿™ i7/i5/i3处理器； 2、搭载工作站等级英特尔® C246系统芯片组； 3、无风扇 -40°C至75°C工作溫度； 4、 2个独立千兆网口，可选最多9个网口； 5、 SIM插槽支持WiFi、4G、3G、LTE、GPRS、UMTS； 6、 I/O接口： 4个串口RS-232/422/485、16个光电隔离DIO； 7、前控支持：6个USB 3.1插槽、2个2.5寸硬盘抽取盒、1个CFast卡插槽； 8、扩展支持：SUMIT A, B 插槽 (可选)、2个M.2 插槽、5个Mini PCIe插槽； 9、 6V至36V直流輸入、80V浪涌保护； 10、延迟开关机控制 (Configurable Ignition Power Control)；

TBP-1000-2R 嵌入式无风扇工控机
1、支持八核心8代/9代英特尔®至强®/酷睿™ i7/i5/i3处理器；
2、搭载工作站等级英特尔® C246系统芯片组；
3、无风扇 -40°C至75°C工作溫度；
4、 2个独立千兆网口，可选最多9个网口；
5、 SIM插槽支持WiFi、4G、3G、LTE、GPRS、UMTS；
6、 I/O接口： 4个串口RS-232/422/485、16个光电隔离DIO；
7、前控支持：6个USB 3.1插槽、2个2.5寸硬盘抽取盒、1个CFast卡插槽；
8、扩展支持：SUMIT A, B 插槽 (可选)、2个M.2 插槽、5个Mini PCIe插槽；
9、 6V至36V直流輸入、80V浪涌保护；
10、延迟开关机控制 (Configurable Ignition Power Control)；

服务热线：15821020714

系统
处理器	8 Cores Intel® Xeon®/Core™ i7/i5/i3 Processor (CFL-R S)
芯片组	Intel® C246 chipset
基层系统	AMI
输入输出芯片	IT8786E
内存插槽	2个DDR4 2666MHz SO-DIMM, up to 64GB (ECC/Non-ECC)
外置I/O
串口	4个COM RS-232/422/485 (ESD 8KV)
USB	- 6个USB 3.1 (外置) - 1个USB 2.0 (内置)
海岸线数字接口	16 Isolated DIO : 8 DI, 8 DO (Optional)
指示灯	Power, HDD, PoE, Wireless
SIM卡槽	2 External SIM Card Socket
扩展插槽
Mini PCIe	2 Full-size Mini PCIe Socket for PCIe/USB/External SIM Card/mSATA
M.2	1 M.2 Key E Socket
SUMIT A, B	2 SUMIT Slot (Optional)
显示
显示芯片	Intel® UHD Graphics 630
显示接口	- DVI-I : Up to 1920 x 1200 @60Hz - DVI-D : Up to 1920 x 1080 @60Hz - DisplayPort : Up to 4096 x 2304 @ 60Hz
存储
SATA	2 SATA III (6Gbps) support S/W RAID 0, 1
mSATA	2 SATA III (Mini PCIe Type, 6Gbps)
存储接口	- 1 CFast Socket, Push-in/Push-out Ejector - 2 Front-access 2.5" SSD/HDD Tray - 1 M.2 Key M Socket
音频
音频芯片	Realtek ALC892, 5.1 Channel HD Audio
音频接口	1 Mic-in, 1 Line-out
网络
LAN 1	Intel® I219LM GigE LAN supports iAMT 12.0
LAN 2	Intel® I210 GigE LAN
电源
电源输入	6V to 36V DC输入
供电接口	3-pin Terminal Block : V+, V-, Frame Ground
Ignition Control	16 Mode (Internal)
远程接口	3-pin Terminal Block
过压保护	Up to 80V/1ms Transient Power
其他
TPM	Optional Infineon SLB9665 supports TPM 2.0, LPC Interface
看门狗	Reset : 1 to 255 sec./min. per step
智能管理	Wake on LAN, PXE supported
温湿监控	Monitoring temperature, voltages. Auto throttling control when CPU overheats.
系统支持
OS	Windows 10, Linux
机械
尺寸 (W x L x H)	260mm x 175mm x 79mm (10.2" x 6.9" x 3.1")
重量	3.8 kg (8.38 lb)
安装方式	-壁挂式安装 -导轨安装(可选) -2U上架安装(可选)
环境
工作温度	35W TDP CPU :-40°C to 75°C (-40°F to 167°F) 65W TDP CPU :-40°C to 55°C (-40°F to 131°F) 80W TDP CPU :-40°C to 45°C (-40°F to 113°F)
存储温度	-40°C to 85°C (-40°F to 185°F)
湿度	5% to 95% Humidity, non-condensing
相对湿度	95% at 70°C
冲击	- IEC 60068-2-27 - SSD : 50G @ wallmount, Half-sine, 11ms
震动	- IEC 60068-2-64 - SSD : 5Grms, 5Hz to 500Hz, 3 Axis
EMC	CE, FCC, EN50155, EN50121-3-2
