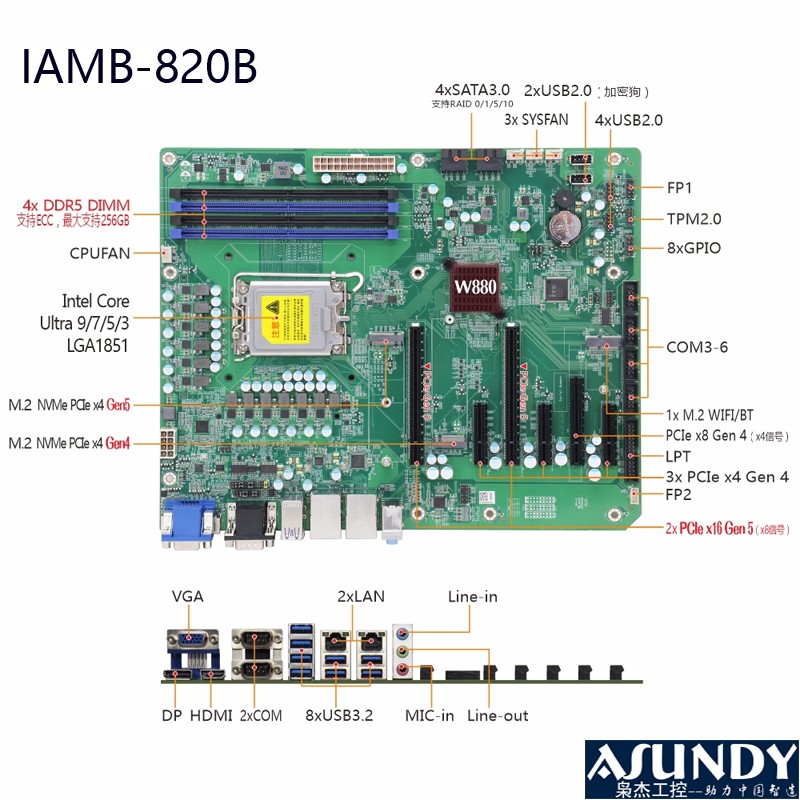

Q870芯片组嵌入式ATX工控主板IAMB-820B
1、基于Intel W880/Q870芯片组，支持LGA1851 Intel Core Ultra 9/7/5/3处理器 2、4x DIMM内存插槽，支持双通道，支持ECC内存，DDR5 5600，整板最大支持256GB 3、提供VGA+HDMI+DP显示接口，支持4x SATAIII，2x M.2，1x M.2 WIFI 4、支持2x LAN，6x COM，14x USB，8x GPIO 5、支持1x LPT，支持Line-out，Line-in，Mic-in 6、主板尺寸：305mmx 244mm ◆：支持2个PCIe x16(x8信号) Gen 5，1个PCIe x8(x4信号) Gen 4，3个PCIe x4 Gen 4 ◆：主板尺寸：305mmx 244mm
|
处理器 |
支持LGA1851 Intel Core Ultra 9/7/5/3处理器 |
|
芯片组 |
Intel W880/Q870 |
|
内存 |
4x DIMM内存插槽,支持双通道,支持ECC内存(Q870芯片组不支持ECC),DDR5 5600MHz |
|
单条最大64GB,整板最大支持256GB |
|
|
存储 |
4x SATA III,支持软件RAID 0/1/5/10 |
|
2x M.2(2242/2280 Key-M,支持Nvme协议) 其中NVME1支持PCIe x4 Gen5,NVME2支持PCIe x4 Gen4 |
|
|
BIOS |
64Mb SPI FLASH |
|
显示 |
提供VGA+HDMI+DP显示接口 |
|
VGA:1个标准DB15 VGA接口,支持分辨率最高为1920x1200@60Hz |
|
|
HDMI:1个标准HDMI接口,支持分辨率最高为3840x2160@30Hz |
|
|
DP:1个标准DP接口,支持分辨率最高为4096x2304@60Hz |
|
|
网络 |
2x LAN,10/100/1000MBps自适应网卡,采用Intel I219V+Intel I210网卡芯片 |
|
串口 |
6x COM |
|
COM1,COM2支持RS232/485/422,COM3-6支持RS232 |
|
|
USB |
8x USB3.2(I/O接口);6x USB2.0(4个板内插针,2个USB2.0板内竖插,加密用) |
|
AUDIO |
Realtek ALC897;支持Line-out,Line-in,Mic-in |
|
其他I/O |
1x LPT |
|
1x TPM2.0 |
|
|
GPIO |
提供1个2x 5 Pin 2.54mm GPIO插针接口,支持4路输入和4路输出 |
|
扩展接口 |
2个PCIe x16(Gen 5,PCIe x8信号) |
|
1个PCIe x8(Gen 4,PCIe x4信号) |
|
|
3个PCIe x4(Gen 4;Q870芯片组PCIE2插槽为x1信号) |
|
|
1个M.2 (E-Key 2230, WIFI/BT) |
|
|
看门狗 |
Watchdog功能,支持1~255秒系统重启 |
|
电源 |
标准ATX 24pin+8pin电源供电 |
|
操作环境 |
工作温度:0℃~60℃ |
|
存储温度:-20~85℃ |
|
|
工作湿度:5%~95%,无凝露 |
|
|
OS |
支持Win10、Win11,Linux |
|
尺寸 |
305mmx 244mm |
