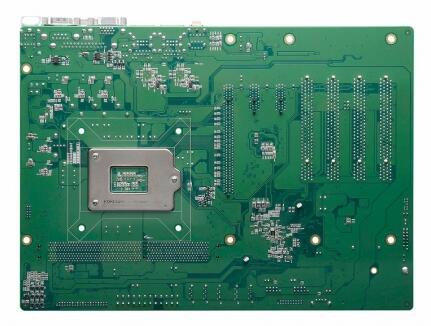

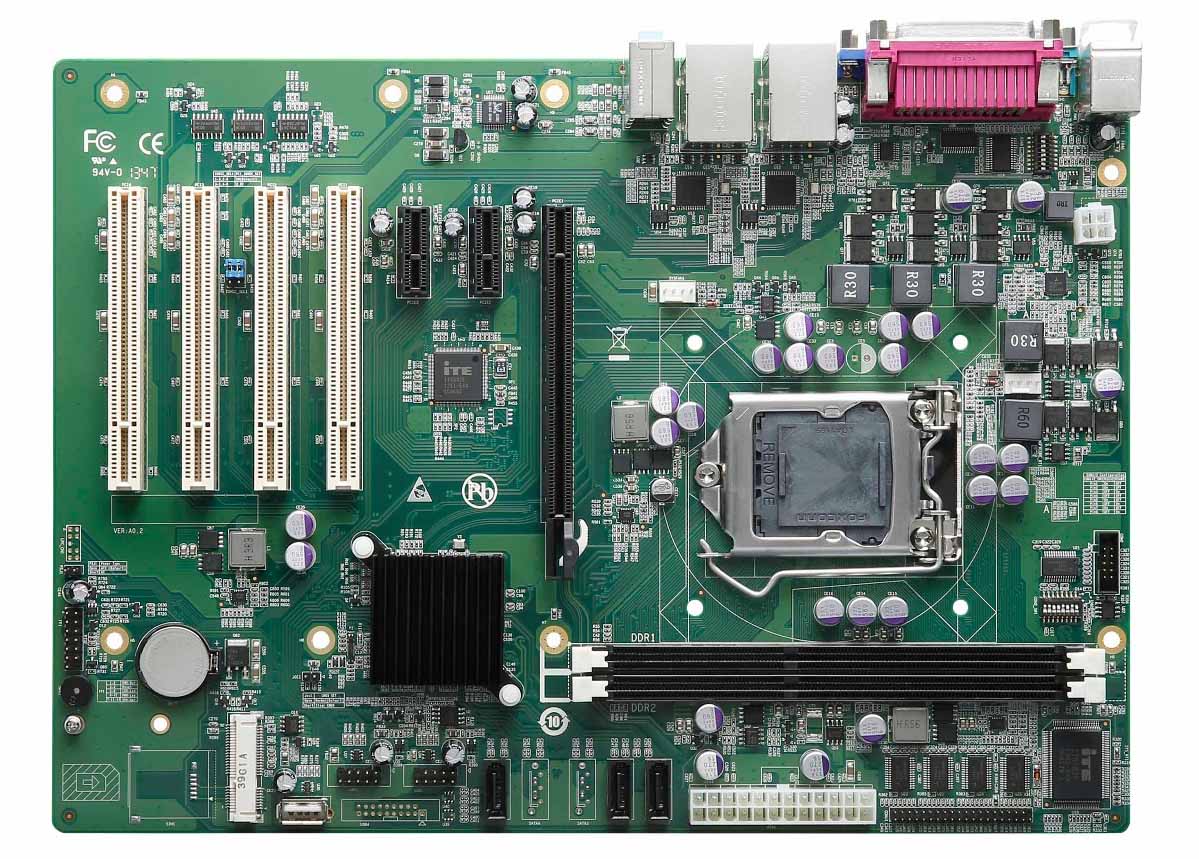

H61芯片组ATX嵌入式工控主板IAMB-H61BF

IAMB-H61BF-00AE 产品简介： 1、CPU: 支持2nd/3nd Generation Intel Core(i3/i5/i7)、 Intel Pentium and Intel Celeron Processors 2、Chipset: Intel H61+ICH9M 3、Memory: 2*240Pin DDR3 DIMM, 最大支持16.0GB, 4、I/O接口：2*RJ45、1*VGA、9*USB、1*LPT、1*PS/2 KB&MS、 6*RS-232(其中COM1、2 可选RS485功能) 5、看门狗：1-65535分/秒，可编程时间到系统复位 6、存储空间：3*SATA,1*mSATA槽位 7、扩展槽位：4x PCI槽位,2x PCIE x1 槽位、1x PCIE x16 8、输入电源：标准 ATX版型

IAMB-H61BF-00AE
产品简介：
1、CPU: 支持2nd/3nd Generation Intel Core(i3/i5/i7)、
Intel Pentium and Intel Celeron Processors
2、Chipset: Intel H61+ICH9M
3、Memory: 2*240Pin DDR3 DIMM, 最大支持16.0GB,

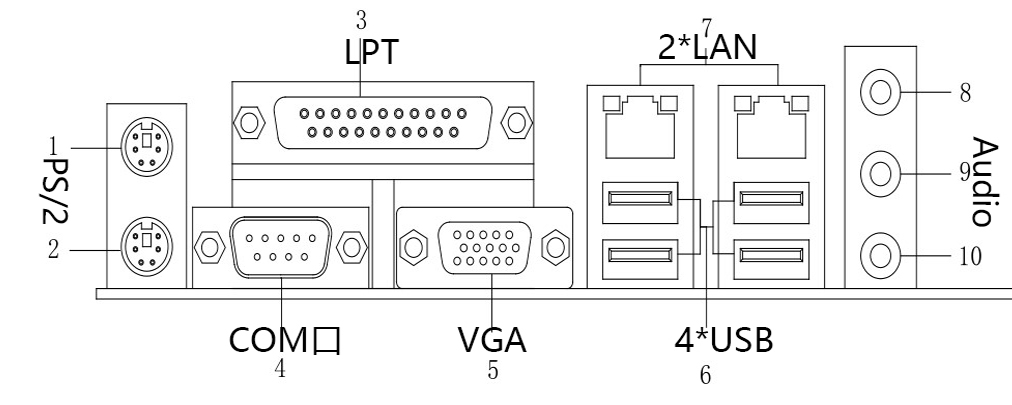

4、I/O接口：2*RJ45、1*VGA、9*USB、1*LPT、1*PS/2 KB&MS、
6*RS-232(其中COM1、2 可选RS485功能)
5、看门狗：1-65535分/秒，可编程时间到系统复位
6、存储空间：3*SATA,1*mSATA槽位
7、扩展槽位：4x PCI槽位,2x PCIE x1 槽位、1x PCIE x16
8、输入电源：标准 ATX版型

服务热线：15821020714

型号	IAMB-H61BF-00A1E
CPU	2nd/3nd Generation Intel Core(i3/i5/i7)、Intel Pentium and Intel Celeron Processors
系统内存	2*240Pin DDR3 DIMM, 最大支持16.0GB
BIOS	4M AMI Flash BIOS
Watchdog	256级,可编程时间到中断,时间到事件复位
RESET	H/W reset&S/W reset(by register setting)
扩展槽	4x PCI槽位,2x PCIE x1 槽位,1x PCIE x16
网络	2*RJ45(intel 82583V/82574L 10/100/1000Mbps网络控制器)
PS/2键盘、鼠标接口	PS/2键盘、鼠标、Speaker
USB2.0 Ports	9xUSB2.0接口
GPIO	8路GPIO (4路in,4路out)
并口	标准并口ECP/EPP/SPP,4RS-232、2RS-232/485
芯片	图形媒体加速器 4500MHD 图形控制器
显示	1xVGA
声音	板载AC97音效,提供LINE-IN LINE-OUT MIC-IN
蜂鸣器	1x
存储	3SATA、1mSATA
工作温度	-20℃---60℃(工作)
工作温度	-40℃---85℃(存储)
相对湿度	5%--95%(非凝结)
尺寸(Wx Hx D)	305×220mm
PCB厚度	1.6 mm,8Layers
电源	标准ATX
软件系统支持	Linux、DOS、WinCE、VxWorks、Windows XPE,Windows XP,Windows 7
