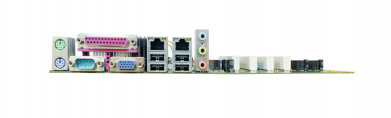

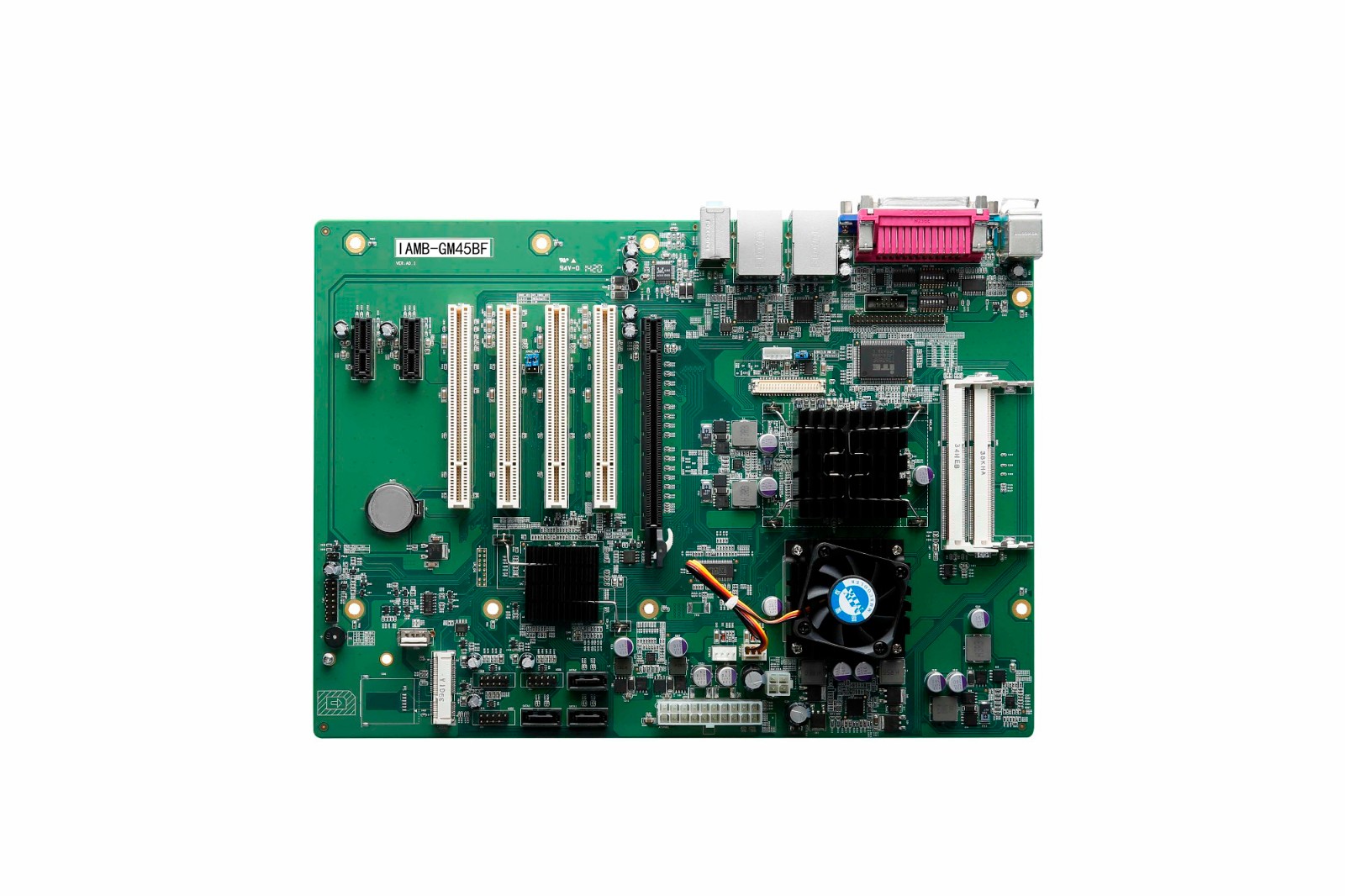

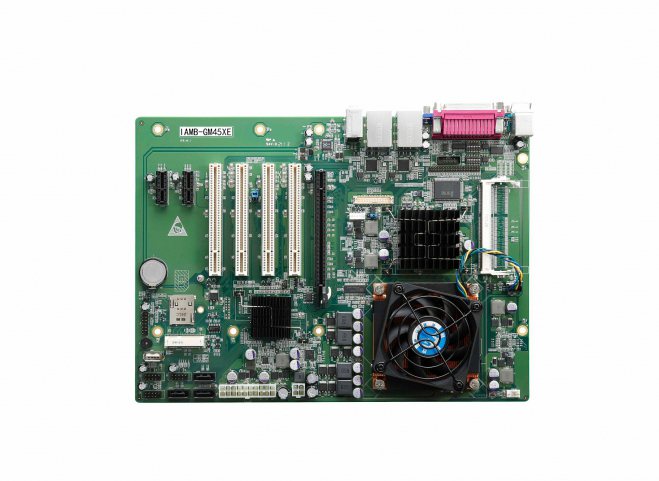

GM45芯片ATX嵌入式工控主板IAMB-GM45

型号

IAMB-GM45BF-00A1E

CPU

板载 Intel Core 2 Duo P8600(可选P7550处理器)

可选:板载 Intel Xeon BGA771 2.4GHz CPU

系统内存

1x204Pin DDR3 SO-Dimm,最大支持4.0GB DDR3 System Memory

BIOS

4M AMI Flash BIOS

Watchdog

256级,可编程时间到中断,时间到事件复位

RESET

H/W reset&S/W reset(by register setting)

扩展槽

4x PCI槽位,2x PCIE x1 槽位,1x PCIE x16

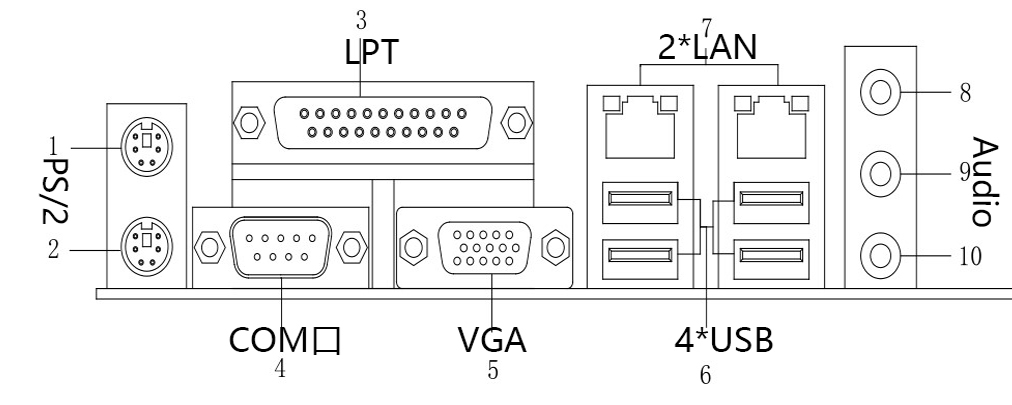

网络

2*RJ45(2*10/100/1000Mbps网络控制器)

键盘/鼠标

PS/2键盘、鼠标、Speaker

USB2.0 Ports

10xUSB2.0接口

GPIO

8路GPIO (4路in,4路out)

并口

标准并口ECP/EPP/SPP,4*RS-232、2*RS-232/485

芯片

图形媒体加速器 4500MHD 图形控制器

显示

1xVGA,1xLVDS

声音

板载AC97音效,提供LINE-IN LINE-OUT MIC-IN

蜂鸣器

1x

存储

3*SATA、1*mSATA,1xIDE

工作温度

-20℃--70℃(工作)

-40℃--85℃(存储)

相对湿度

5%--95%(非凝结)

尺寸(WxHxD)

305×220mm

PCB厚度

1.6 mm,8Layers

电源

标准ATX

软件系统支持

Linux、DOS、WinCE、VxWorks、Windows XPE,Windows2K、XP、7
