2、4x DIMM内存插槽，支持双通道DDR4 2400/2666/2933，整板最大支持128GB
3、提供VGA+HDMI+DP显示接口
4、支持4x SATAIII，1x M.2，支持2x LAN，6x COM，6x USB3.2，8x USB2.0
5、支持1x PS/2，1x LPT，8x GPIO，支持Line-out，Line-in，Mic-in
6、支持2个PCIe x16 Gen 3，3个PCIe x4 Gen 3，2个PCI

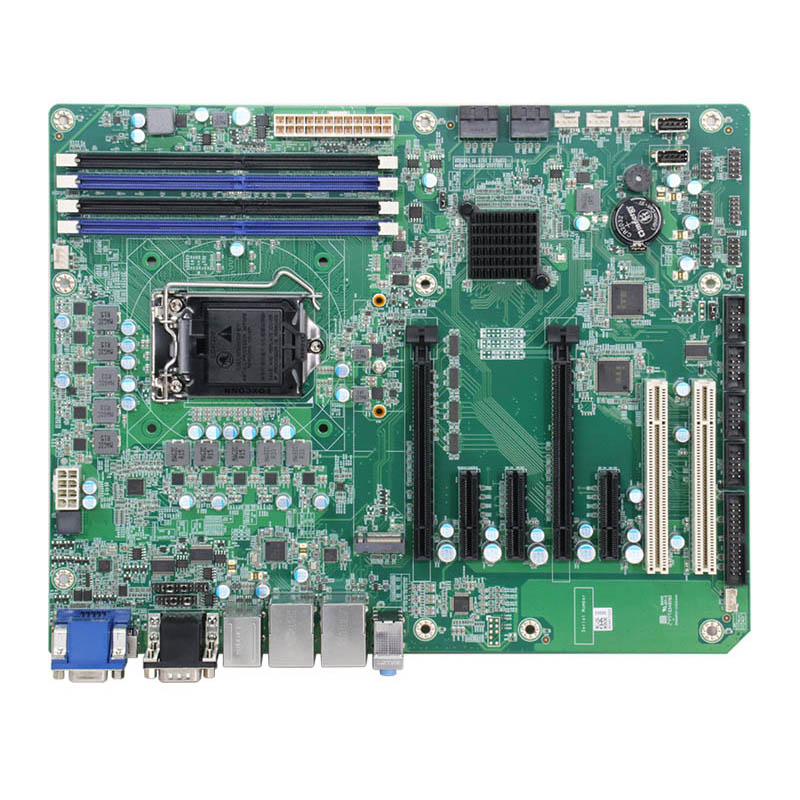

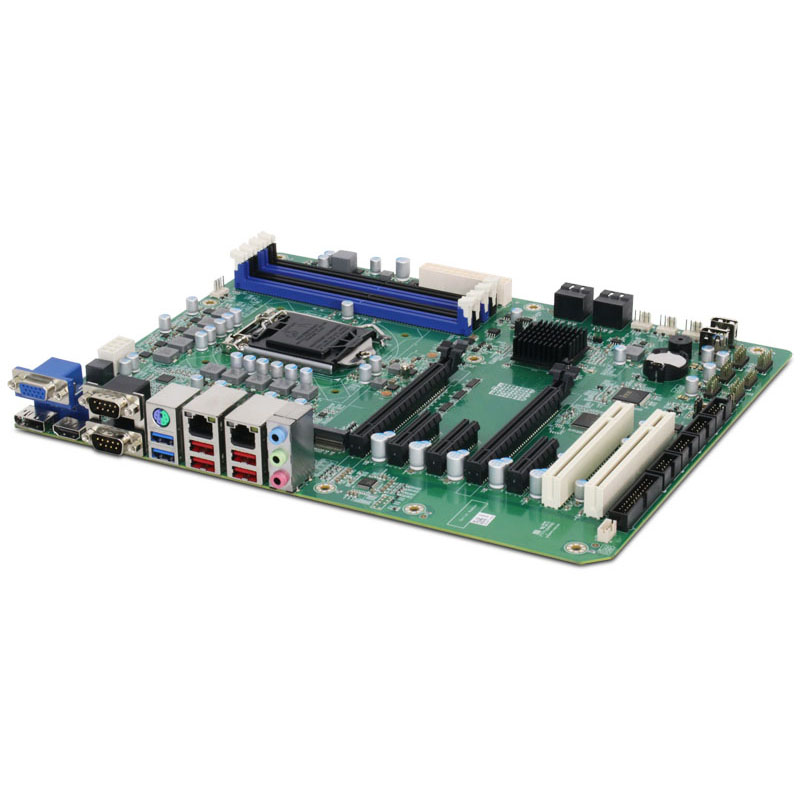

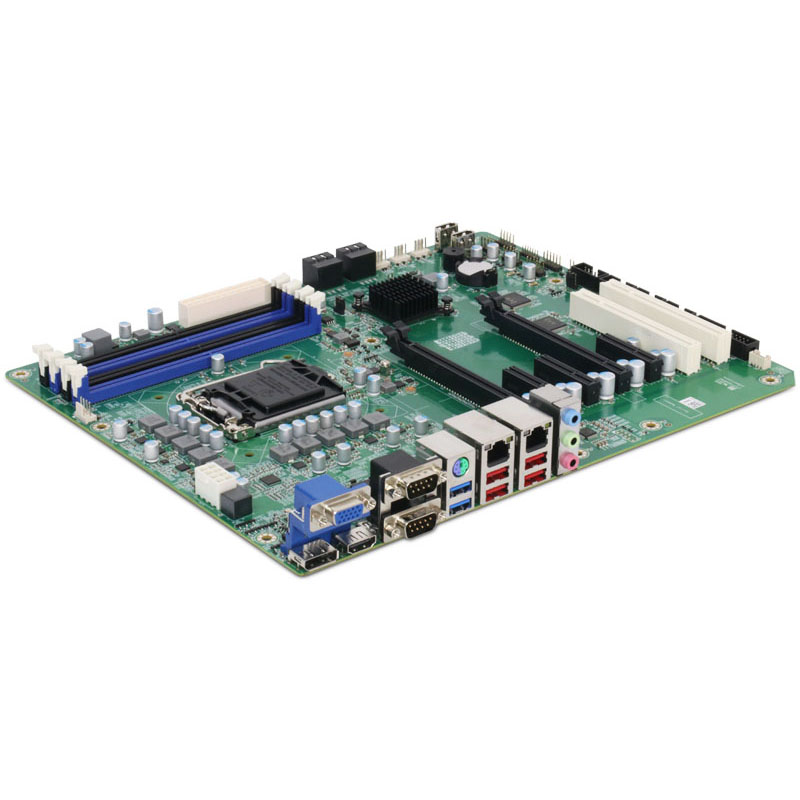

Q470芯片组ATX嵌入式工控主板IAMB-789
1、基于Intel Q470芯片组，支持10/11代LGA1200 Intel Core i3/i5/i7/i9 &Pentium/Celeron处理器 2、4x DIMM内存插槽，支持双通道DDR4 2400/2666/2933，整板最大支持128GB 3、提供VGA+HDMI+DP显示接口 4、支持4x SATAIII，1x M.2，支持2x LAN，6x COM，6x USB3.2，8x USB2.0 5、支持1x PS/2，1x LPT，8x GPIO，支持Line-out，Line-in，Mic-in 6、支持2个PCIe x16 Gen 3，3个PCIe x4 Gen 3，2个PCI2、4x DIMM内存插槽，支持双通道DDR4 2400/2666/2933，整板最大支持128GB
3、提供VGA+HDMI+DP显示接口
4、支持4x SATAIII，1x M.2，支持2x LAN，6x COM，6x USB3.2，8x USB2.0
5、支持1x PS/2，1x LPT，8x GPIO，支持Line-out，Line-in，Mic-in
6、支持2个PCIe x16 Gen 3，3个PCIe x4 Gen 3，2个PCI
|
型号 |
IAMB-789 |
|
处理器 |
支持10/11th Gen LGA1200 Intel Core i9/i7/i5/i3 & Pentium/Celeron处理器 |
|
芯片组 |
Intel Q470 |
|
内存 |
4x DIMM内存插槽,支持双通道DDR4 2400/2666/2933MHz |
|
单条最大32GB,整板最大支持128GB |
|
|
存储 |
4x SATA III,支持软件RAID 0/1/5/10 |
|
1x M.2(支持2260/2280/22110 Key-M SSD插座,支持SATA和Nvme协议) |
|
|
BIOS |
64Mb SPI FLASH |
|
显示 |
提供VGA+HDMI+DP显示接口 |
|
VGA:1个标准DB15 VGA接口,支持分辨率最高为1920x1200@60Hz |
|
|
HDMI:1个标准HDMI接口,支持分辨率最高为4096x2160@60Hz |
|
|
DP:1个标准DP接口,支持分辨率最高为4096x2304@60Hz |
|
|
网络 |
2x LAN,10/100/1000MBps自适应网卡,采用Intel I219V+Intel I210网卡芯片 |
|
串口 |
6x COM |
|
COM1,COM2支持RS232/485/422,COM3-6支持RS232 |
|
|
USB |
6x USB3.2(I/O接口),8x USB2.0(6个板内插针,2个USB2.0板内竖插,加密用) |
|
AUDIO |
Realtek ALC897;支持Line-out,Line-in,Mic-in |
|
其他I/O |
1x LPT,1x PS/2 |
|
1x TPM2.0 |
|
|
GPIO |
提供1个2x 5 Pin 2.54mm GPIO插针接口,支持4路输入和4路输出 |
|
扩展接口 |
2个PCIe x16 (Gen 3;当远端x16槽插卡时2个x16槽自动配置为x8信号,当远端x16槽无插卡时近端为x16信号) |
|
3个PCIe x4(Gen 3) |
|
|
2个PCI |
|
|
看门狗 |
Watchdog功能,支持1~255秒系统重启 |
|
电源 |
标准ATX 24pin+8pin电源供电 |
|
操作环境 |
工作温度:0℃~60℃ |
|
存储温度:-20~85℃ |
|
|
工作湿度:5%~95%,无凝露 |
|
|
OS |
支持Win10、Win11,Linux |
|
尺寸 |
305mmx 244mm |
