1、 采用Intel LGA1151 6/7/8/9代处理器,H110芯片组；
2、 10*COM, 16*USB、2个Realtek千兆网口；
3、 1*VGA,1*HDMI,双屏同步异显；
4、 1*Mini-PCIE插槽、2*SATA3.0；
5、 DDR4 2133/2400,2*U-DIMM插槽,最大支持32G；
6、 1*PCIe x16。

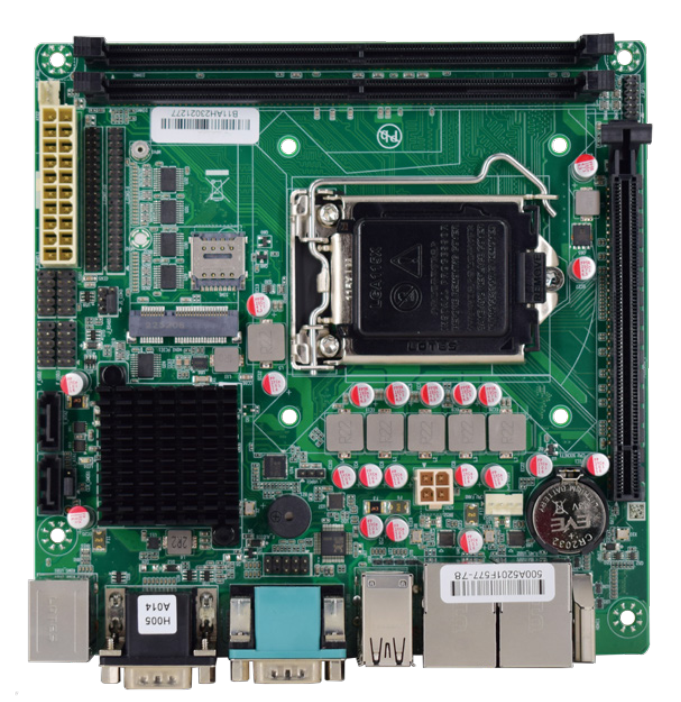

H110芯片组工控主板、Mini-ITX工业主板ITX-H110FT
ITX-H110FT-00A2E 嵌入式ATX工业级主板 1、 采用Intel LGA1151 6/7/8/9代处理器,H110芯片组； 2、 10*COM, 16*USB、2个Realtek千兆网口； 3、 1*VGA,1*HDMI,双屏同步异显； 4、 1*Mini-PCIE插槽、2*SATA3.0； 5、 DDR4 2133/2400,2*U-DIMM插槽,最大支持32G； 6、 1*PCIe x16。1、 采用Intel LGA1151 6/7/8/9代处理器,H110芯片组；
2、 10*COM, 16*USB、2个Realtek千兆网口；
3、 1*VGA,1*HDMI,双屏同步异显；
4、 1*Mini-PCIE插槽、2*SATA3.0；
5、 DDR4 2133/2400,2*U-DIMM插槽,最大支持32G；
6、 1*PCIe x16。
|
型号 |
ITX-H110FT-00A1E |
|
CPU |
支持intel LGA1151 6/7/8/9代 celeron/Pentium/core I3/i5/i7/i9系列处理器 |
|
芯片组 |
intel H110 芯片组 |
|
内存 |
DDR4-2133/2400, 2*U-DIMM, up to 32 GB |
|
网卡 |
2*Realtek ® 1Gbps PCIe Ethernet Controller, RJ45 可选5*i210 1Gbps PCIe Ethernet Contrller、RJ45网口 |
|
显示控制台 |
Intel CPU 集成显示控制器(依据所配 CPU 不同) |
|
显示接口 |
双显示输出VGA+HDMI, 支持独立双显 |
|
存储 |
2个 SATA3.0 |
|
音频 |
支 持 MIC-in, Speaker-out |
|

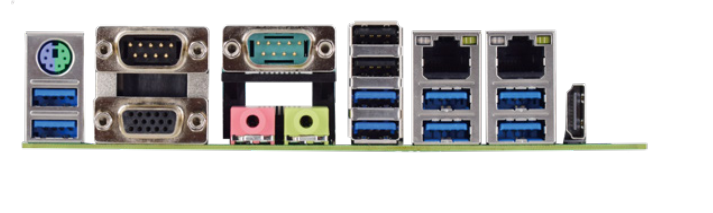

USB接口 |
8*USB3.0 8*USB2.0 |
|
并口 |
1个并口 插针 |
|
串口 |
10个COM其中1个COM (RS232/422/485)、9*RS232 |
|
键盘鼠标接口 |
1*PS/2插针 |
|
数字 I/O |
8 位数字 I/O,提供电源和地,+5V 电平 |
|
LPC 扩展接口 |
提供 1 个 LPC 局部总线接口可扩展串口模块 |
|
TPM 接口 |
预留 LPC 接口支持安全加密模块 |
|
电源 |
ATX 电源,支持 ATX/AT 开关机模式 |
|
扩展总线 |
1个 PCIe x16 1个MINI-PCIE(mSATA3.0/4G/Wifi) |
|
watch dog |
255 级可编程秒/分,支持超时中断或系统复位 |
|
系统 |
支持 Win7/Win10/WES7/Linux , 32 位/64 位 |
|
BIOS |
AMI UEFI BIOS |
|
工作温度和湿度 |
0~60 摄氏度,5%~95%无凝结 |
|
非工作温度和湿度 |
-40~80 摄氏度,5%~95%无凝结 |
|
PCB外观配色 |
PCB 采用工业绿油漆喷涂 |
|

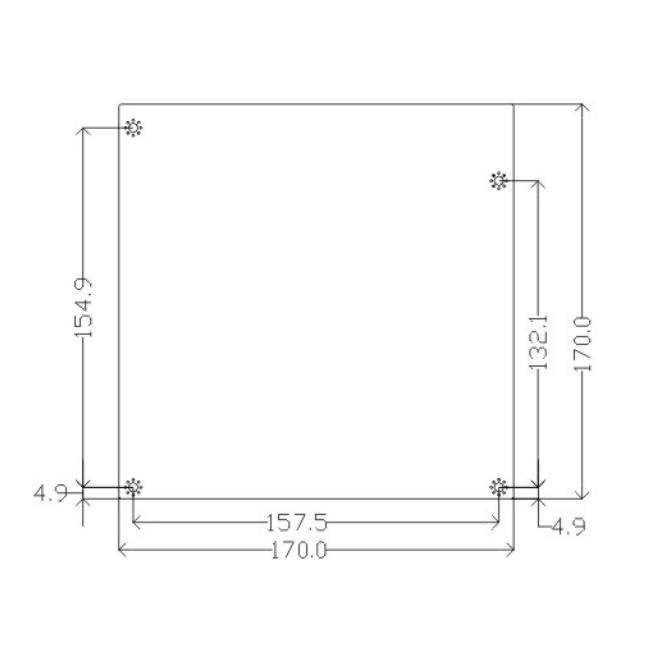

PCB尺寸 |
170mmX170mm |
