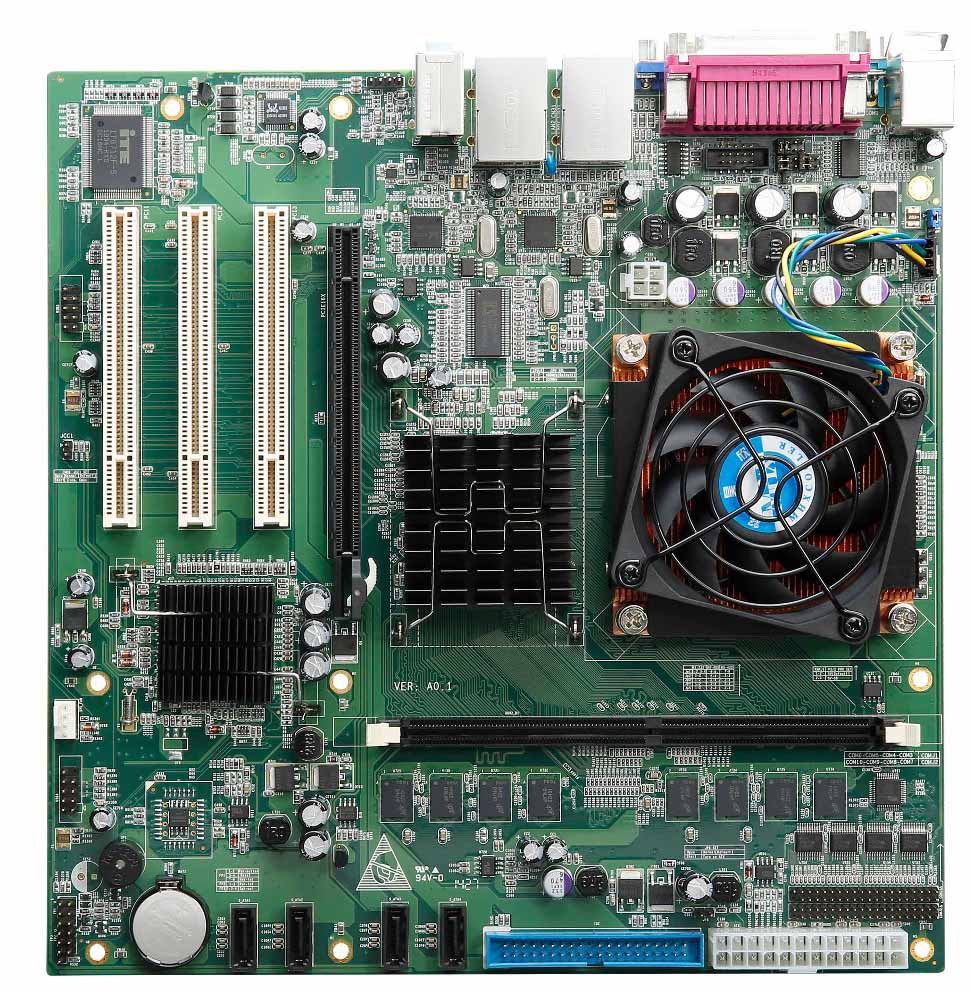

945芯片组嵌入式Micro-ATX工控主板IMB-945XE

型号

IMB-945XE-00A1E

尺寸

Micro-ATX(244×244 mm)

处理器

Intel 945GC+ICH7

板载 Intel Xeon 5410 四核四线程2.40GHz CPU

扩展槽

3×PCI槽位,1× PCIE x16 槽位

内存

板载1.0GB DDR2 667MH系统内存(最大可扩充2.0GB);

主板最大可扩充到4.0GB

显示

1×VGA

以太网

- 2×RJ45

- 10/100/1000 Mbps

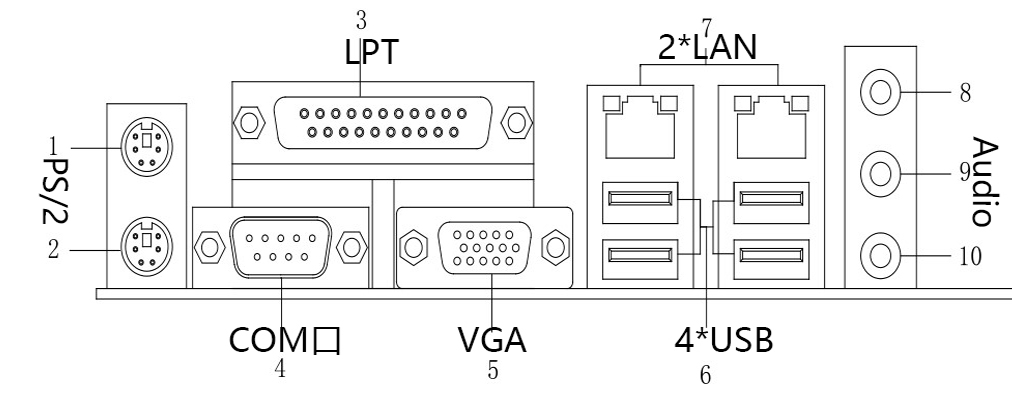

后侧I/O 接口

VGA - 1

HDMI - N/A

以太网 - 2

USB - 4 x USB 2.0

音频 - 2 (Mic-in, Line-out)

串口 - 1x COM(RS-232/424/485)

PS2 - 1

内部接口

USB - 4 x USB 2.0

串口 - 9 x COM(RS-232)

SATA - 4 x SATA2

GPIO - 4 x GPI, 4 x GPO

喇叭连接排针 - 1

TPM - 1 x Onboard TPM 2.0 IC

看门狗定时器

输出- From super I/O to drag RESETCON#

间隔- 256 Segments, 0,1,2…255 Sec/Min

输入电源

- ATX PWR 24 + 4

- AT/ATX Supported

- AT : Directly PWR on as Power input ready

- ATX: Press Button to PWR on after Power input ready

环境

工作温度 - 20℃ – 60℃

储存温度 -40℃ – 80℃

运用

自动取款机,自动化,医疗设备,安全,网络,POS机,一般应用,游戏设备,交通运输。
