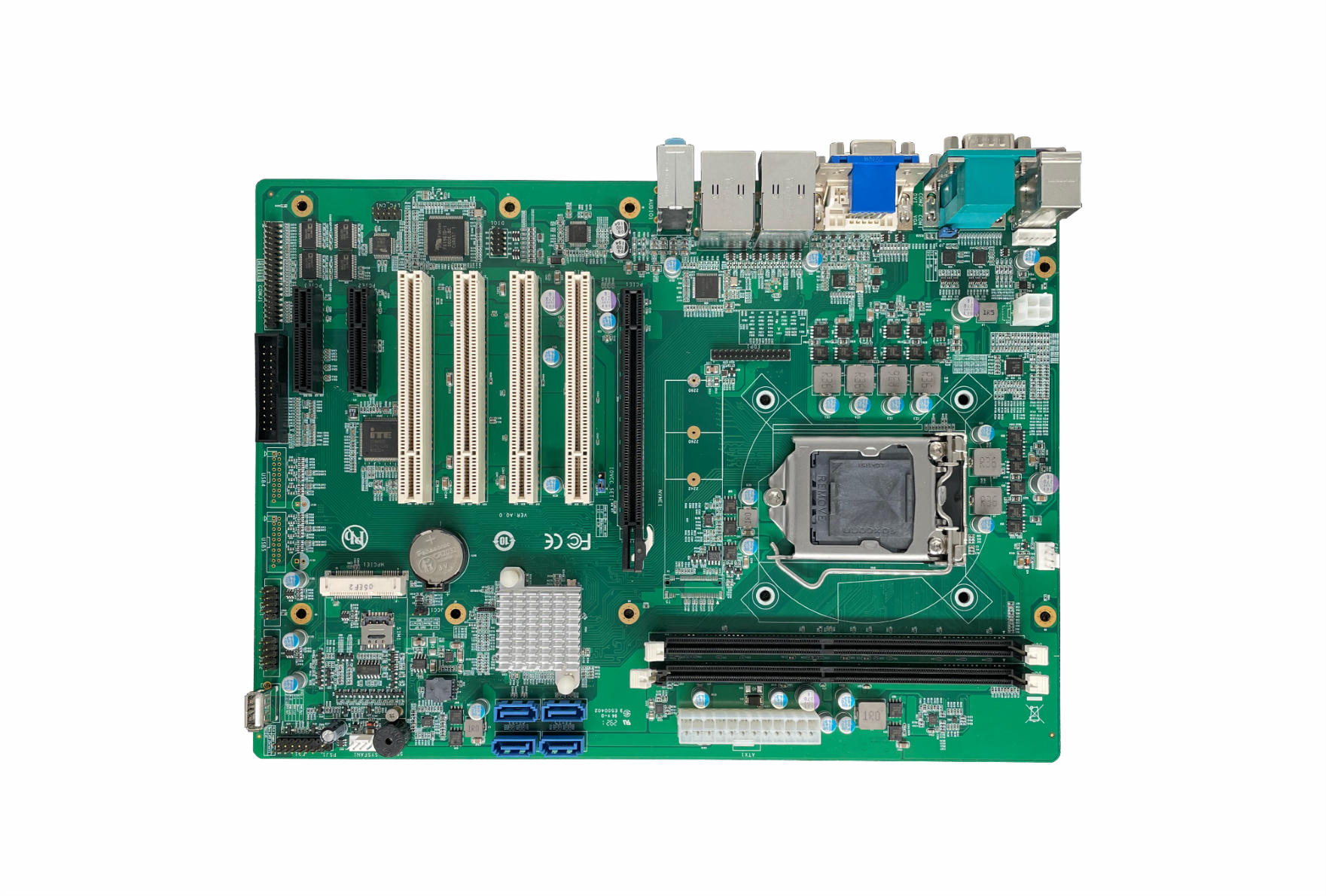

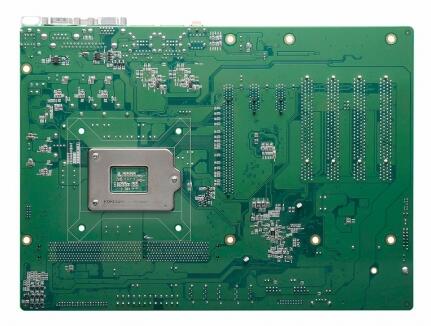

H81芯片组工控主板、ATX工业主板IAMB-H81BF

IAMB-H81BF-00AE ATX嵌入式主板产品简介： 1、CPU: 提供 1个 LGA1150 CPU Socket, 支持 4nd Generation Intel® Core（i3/i5/i7）、 Intel Pentium and Celeron Processors； 2、Intel H81/B85； 3、提供 2 条双通道 DDR3/DDR3L DIMM 内存插槽, 最大支持32.0GB 1333/1600MHz SDRAM； 4、I/O接口:1*PS/2 KB&MS ,1*VGA ,1*DVI, 1*EDP,2*COM , 2*LAN&USB,1*AUDIO, 1*LPT, 5*USB 1 *RS-232/485接口（COM1）;1 *RS-232/422/485接口（COM2）; 4 *RS-232接口（COM3~6） 5、电子盘接口:1*mSATA , 3*7Pin SATA； 6、扩展总线:1个PCIE x16 插槽,4个PCI 插槽,1个PCIE x4 插槽,1个PCIE x1 插槽； 7、输入电源:AT/ATX； 8、产品尺寸:305mm ×220mm。

IAMB-H81BF-00AE ATX嵌入式主板
产品简介：
1、CPU: 提供 1个 LGA1150 CPU Socket,
支持 4nd Generation Intel® Core（i3/i5/i7）、
Intel Pentium and Celeron Processors；
2、Intel H81/B85；
3、提供 2 条双通道 DDR3/DDR3L DIMM 内存插槽,
最大支持32.0GB 1333/1600MHz SDRAM；
4、I/O接口:1*PS/2 KB&MS ,1*VGA ,1*DVI, 1*EDP,2*COM ,
2*LAN&USB,1*AUDIO, 1*LPT, 5*USB
1 *RS-232/485接口（COM1）;1 *RS-232/422/485接口（COM2）;
4 *RS-232接口（COM3~6）
5、电子盘接口:1*mSATA , 3*7Pin SATA；
6、扩展总线:1个PCIE x16 插槽,4个PCI 插槽,1个PCIE x4 插槽,1个PCIE x1 插槽；
7、输入电源:AT/ATX；
8、产品尺寸:305mm ×220mm。

服务热线：15821020714

型号	IAMB-H81BF-00A1E
CPU	4nd Generation Intel Core(i3/i5/i7)、Intel Pentium and Intel Celeron Processors
系统内存	2*240Pin DDR3 DIMM, 最大支持32.0GB
BIOS	4M AMI Flash BIOS
Watchdog	256级,可编程时间到中断,时间到事件复位
RESET	H/W reset&S/W reset(by register setting)
扩展槽	4xPCI 1xPCIEx1 1xPCIEx4 1xPCIEx16
网络	2*RJ45(intel i211 10/100/1000Mbps网络控制器)
PS/2键盘、鼠标接口	PS/2键盘、鼠标、Speaker
USB2.0 Ports	9xUSB2.0接口
GPIO	8路GPIO (4路in,4路out)
并口串口	标准并口ECP/EPP/SPP 4RS-232、2RS-232/485
芯片	集成Intel HD Graphics
显示	1xVGA 1xDVI
声音	板载ALC662音效,提供LINE-IN LINE-OUT MIC-IN
蜂鸣器	1x
存储	3SATA、1mSATA
工作温度	-20℃---60℃(工作)
工作温度	-40℃---85℃(存储)
相对湿度	5%--95%(非凝结)
尺寸(Wx Hx D)	305×220mm
PCB厚度	1.6 mm,8Layers
电源	标准ATX
软件系统支持	Linux、DOS、VxWorks、Windows10,Windows8,Windows7
