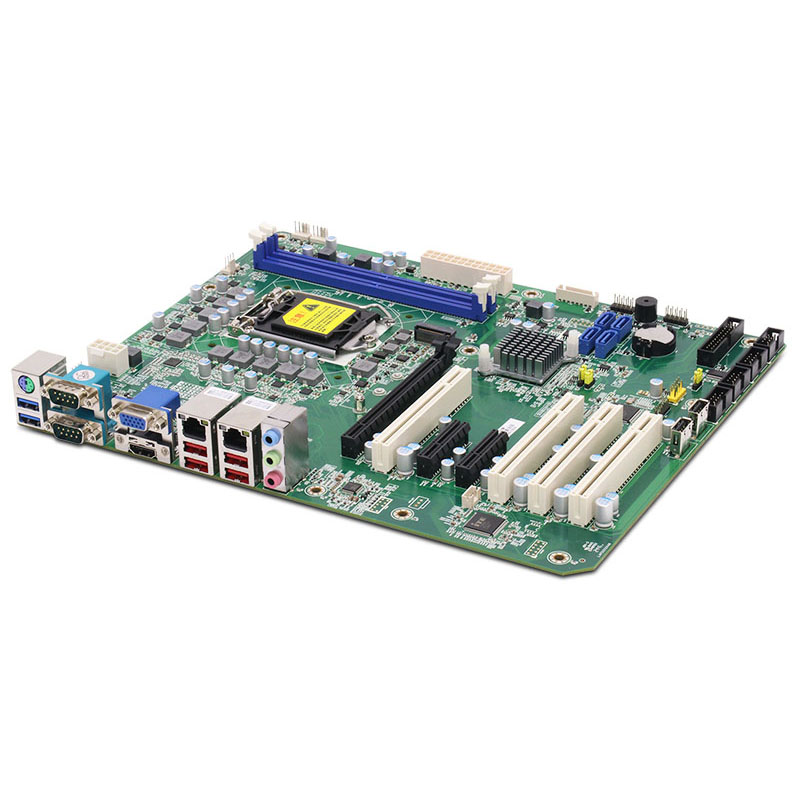

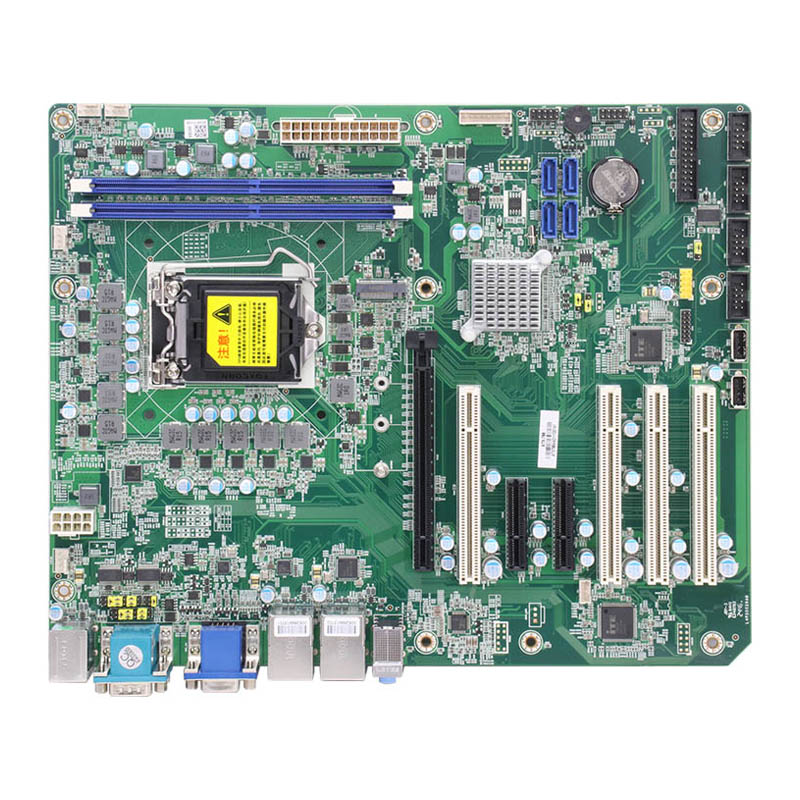

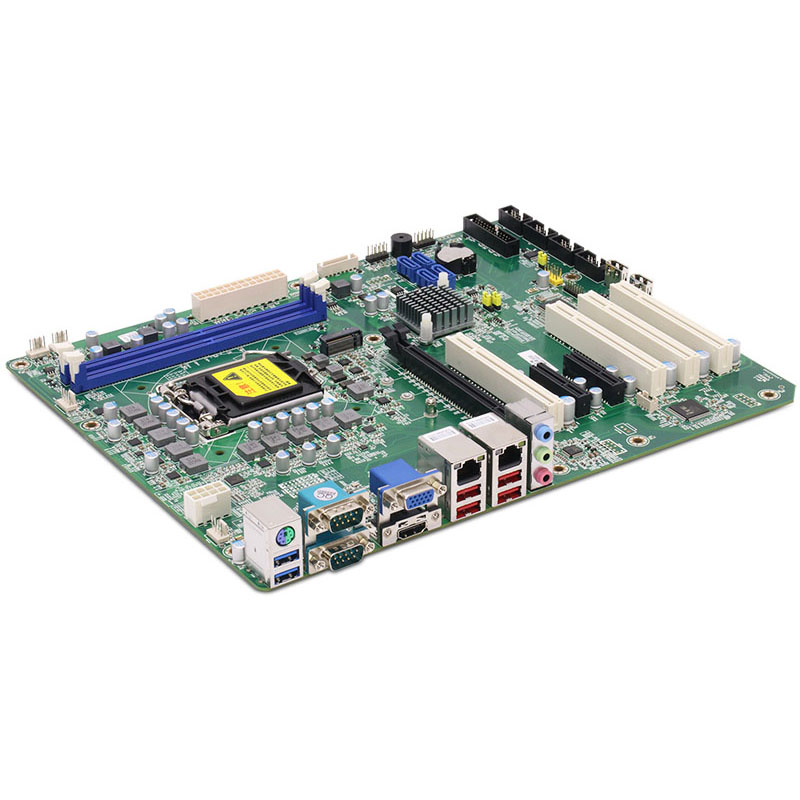

H420芯片组ATX嵌入式工控主板IAMB-788

1、基于Intel H420E芯片组，支持10/11代LGA1200 Intel Core i3/i5/i7/i9 &Pentium/Celeron处理器； 2、2x DIMM内存插槽，支持双通道DDR4 2400/2666/2933，整板最大支持64GB 3、提供VGA+ HDMI显示接口，支持4x SATAIII，1x M.2 4、支持2x LAN，6x COM，6x USB3.2，4x USB2.0 5、支持1x LPT，1x PS/2，8x GPIO，支持Line-out，Line-in，Mic-in 6、支持1个PCIe x16 Gen 3，2个PCIe x1 Gen 3，4个PCI 7、主板尺寸：305mmx 244mm

1、基于Intel H420E芯片组，支持10/11代LGA1200 Intel Core i3/i5/i7/i9 &Pentium/Celeron处理器；

2、2x DIMM内存插槽，支持双通道DDR4 2400/2666/2933，整板最大支持64GB

3、提供VGA+ HDMI显示接口，支持4x SATAIII，1x M.2
4、支持2x LAN，6x COM，6x USB3.2，4x USB2.0
5、支持1x LPT，1x PS/2，8x GPIO，支持Line-out，Line-in，Mic-in
6、支持1个PCIe x16 Gen 3，2个PCIe x1 Gen 3，4个PCI
7、主板尺寸：305mmx 244mm

服务热线：15821020714

型号	IAMB-788
处理器	支持10/11th Gen LGA1200 Intel Core i9/i7/i5/i3 & Pentium/Celeron处理器
芯片组	Intel H420E
内存	2x DIMM内存插槽,支持双通道DDR4 2400/2666/2933MHz
内存	单条最大32GB,整板最大支持64GB
存储	4x SATA III
存储	1x M.2(支持2242/2260/2280 Key-M SSD插座,支持Nvme协议)
BIOS	64Mb SPI FLASH
显示	提供VGA+HDMI显示接口
	VGA:1个标准DB15 VGA接口,支持分辨率最高为1920x1200@60Hz
	HDMI:1个标准HDMI接口,支持分辨率最高为4096x2160@60Hz
网络	2x LAN,10/100/1000MBps自适应网卡,采用Intel I219V+Intel I210网卡芯片
串口	6x COM
串口	COM1,COM2支持RS232/485/422,COM3-6支持RS232
USB	6x USB3.2(I/O接口),4x USB2.0(2个板内插针,内置2个USB2.0板内竖插,加密用)
AUDIO	Realtek ALC897;支持Line-out,Line-in,Mic-in
其他I/O	1x LPT,1x PS/2
其他I/O	1x TPM2.0
GPIO	提供1个2x 5 Pin 2.54mm GPIO插针接口,支持4路输入和4路输出
扩展接口	1个PCIe x16(Gen 3)
	2个PCIe x1(Gen 3,使用x4插槽)
	4个PCI
看门狗	Watchdog功能,支持1~255秒系统重启
电源	标准ATX 24pin+8pin电源供电
操作环境	工作温度:0℃~60℃
	存储温度:-20~85℃
	工作湿度:5%~95%,无凝露
OS	支持Win10、Win11,Linux
尺寸	305mmx 244mm
