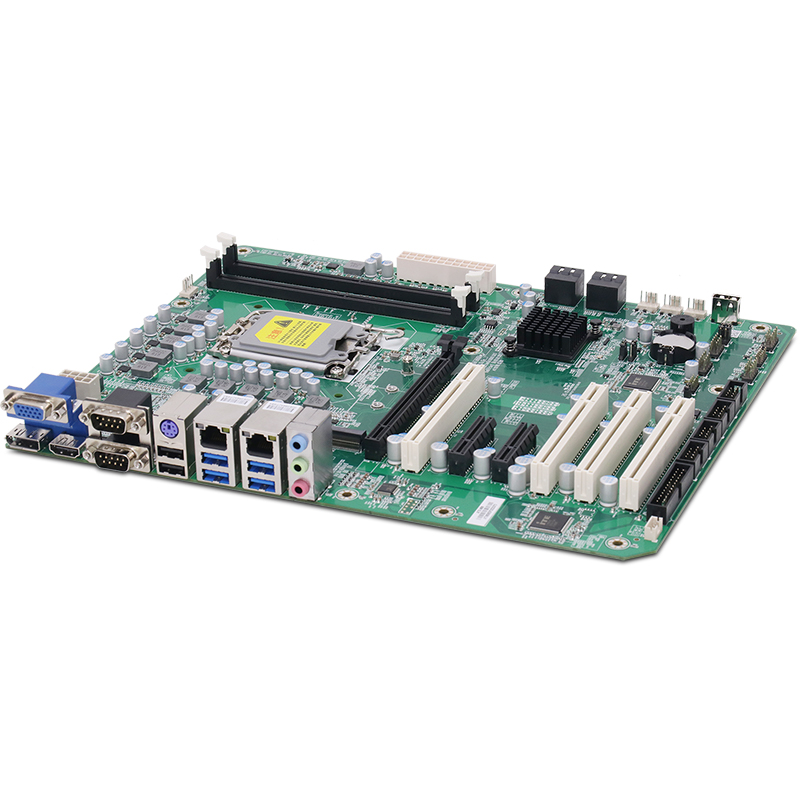

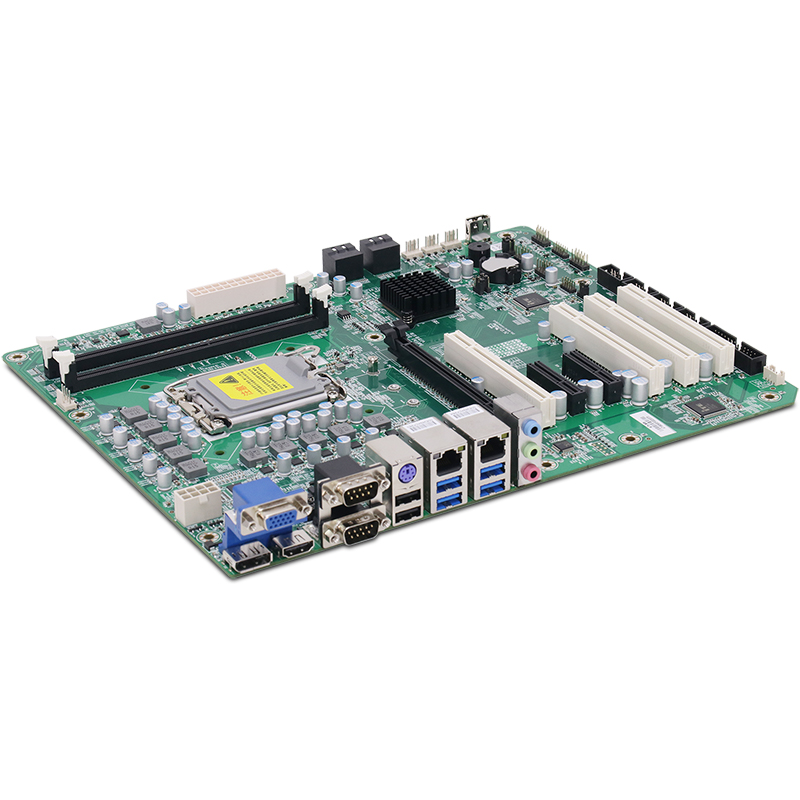

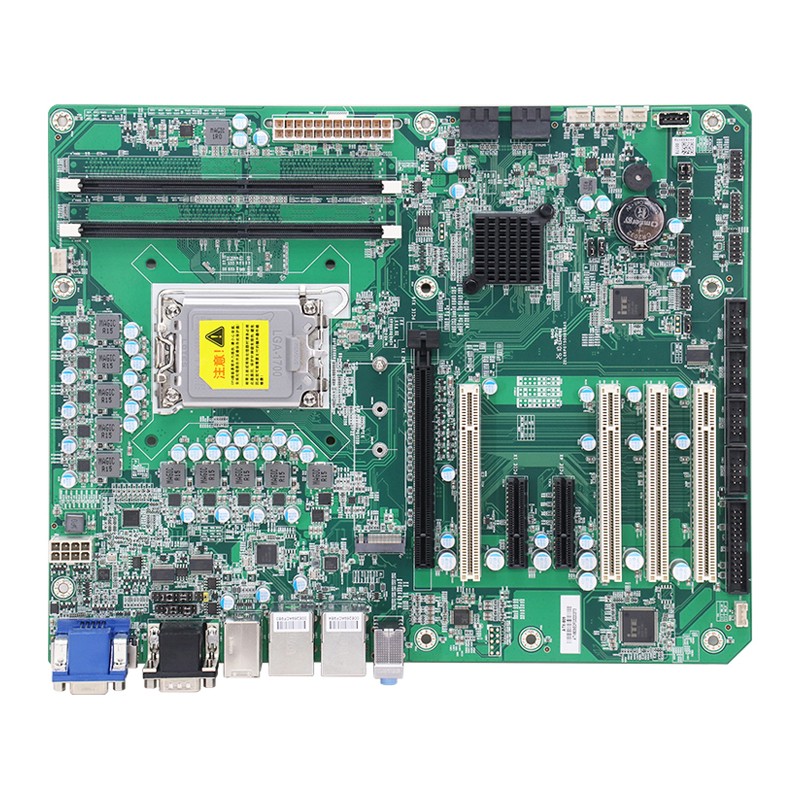

H610芯片组ATX嵌入式工控主板IAMB-809
1、基于Intel H610芯片组，支持12/13/14代LGA1700 Intel Core i3/i5/i7/i9 &Pentium/Celeron处理器 2、2x DIMM内存插槽，支持DDR4 3200，整板最大支持64GB 3、提供VGA + HDMI + DP++显示接口 4、支持4x SATAIII，1x M.2，支持2x LAN，6x COM 5、2x USB3.2，2x USB3.0，6x USB2.0 6、支持1个PCIe x16 Gen 4，1个PCIe x4 Gen 3，1个PCIe x1 Gen 3，4个PCI 7、支持1x PS/2，1x LPT，8x GPIO，支持Line-out，Line-in，Mic-in 8、主板尺寸：305mmx 244mm
2、2x DIMM内存插槽，支持DDR4 3200，整板最大支持64GB
3、提供VGA + HDMI + DP++显示接口
4、支持4x SATAIII，1x M.2，支持2x LAN，6x COM
5、2x USB3.2，2x USB3.0，6x USB2.0
6、支持1个PCIe x16 Gen 4，1个PCIe x4 Gen 3，1个PCIe x1 Gen 3，4个PCI
7、支持1x PS/2，1x LPT，8x GPIO，支持Line-out，Line-in，Mic-in
8、主板尺寸：305mmx 244mm
|
型号 |
IAMB-809 |
|
处理器 |
支持12/13/14th Gen LGA1700 Intel Core i9/i7/i5/i3 & Pentium/Celeron处理器 |
|
芯片组 |
Intel H610 |
|
内存 |
2x DIMM内存插槽,支持双通道DDR4 3200MHz |
|
单条最大32GB,整板最大支持64GB |
|
|
存储 |
4x SATA III |
|
1x M.2(支持2242/2260/2280 Key-M SSD插座,支持Nvme PCIe X1协议) |
|
|
BIOS |
64Mb SPI FLASH |
|
显示 |

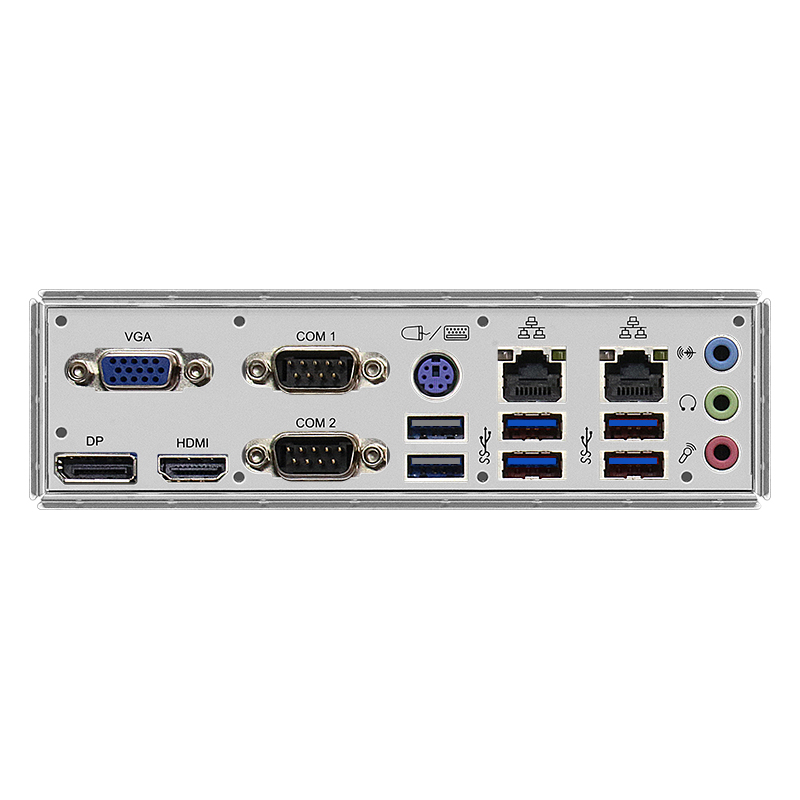

提供VGA + HDMI + DP++显示接口 |
|
VGA:1个标准DB15 VGA接口,支持分辨率最高为1920 x 1080@60Hz |
|
|
HDMI:1个标准HDMI接口,支持分辨率最高为4096 x 2160@60Hz |
|
|
DP++:1个标准DP接口,支持分辨率最高为7680 x 4320@60Hz |
|
|
网络 |
2x LAN,10/100/1000MBps自适应网卡,采用Intel I219V+Intel I210网卡芯片 |
|
串口 |
6x COM;COM1,COM2支持RS232/485/422,COM3-6支持RS232 |
|
USB |
2x USB3.2、2x USB3.0(I/O接口),6x USB2.0(内置1个USB2.0板内竖插,加密用) |
|
AUDIO |
Realtek ALC897;支持Line-out,Line-in,Mic-in |
|
其他I/O |
1x LPT,1x PS/2 |
|
1x TPM2.0 |
|
|
GPIO |
提供1个2x 5 Pin 2.54mm GPIO插针接口,支持4路输入和4路输出 |
|
扩展接口 |
1个PCIe x16(Gen 4) |
|
1个PCIe x4(Gen 3) |
|
|
1个PCIe x1(Gen 3,PCIe x4插槽) |
|
|
4个PCI |
|
|
看门狗 |
Watchdog功能,支持1~255秒系统重启 |
|
电源 |
标准ATX 24pin+8pin电源供电 |
|
操作环境 |
工作温度:0℃~60℃ |
|
存储温度:-20~85℃ |
|
|
工作湿度:5%~95%,无凝露 |
|
|
OS |
支持Win10、Win11,Linux |
|
尺寸 |
305mmx 244mm |
