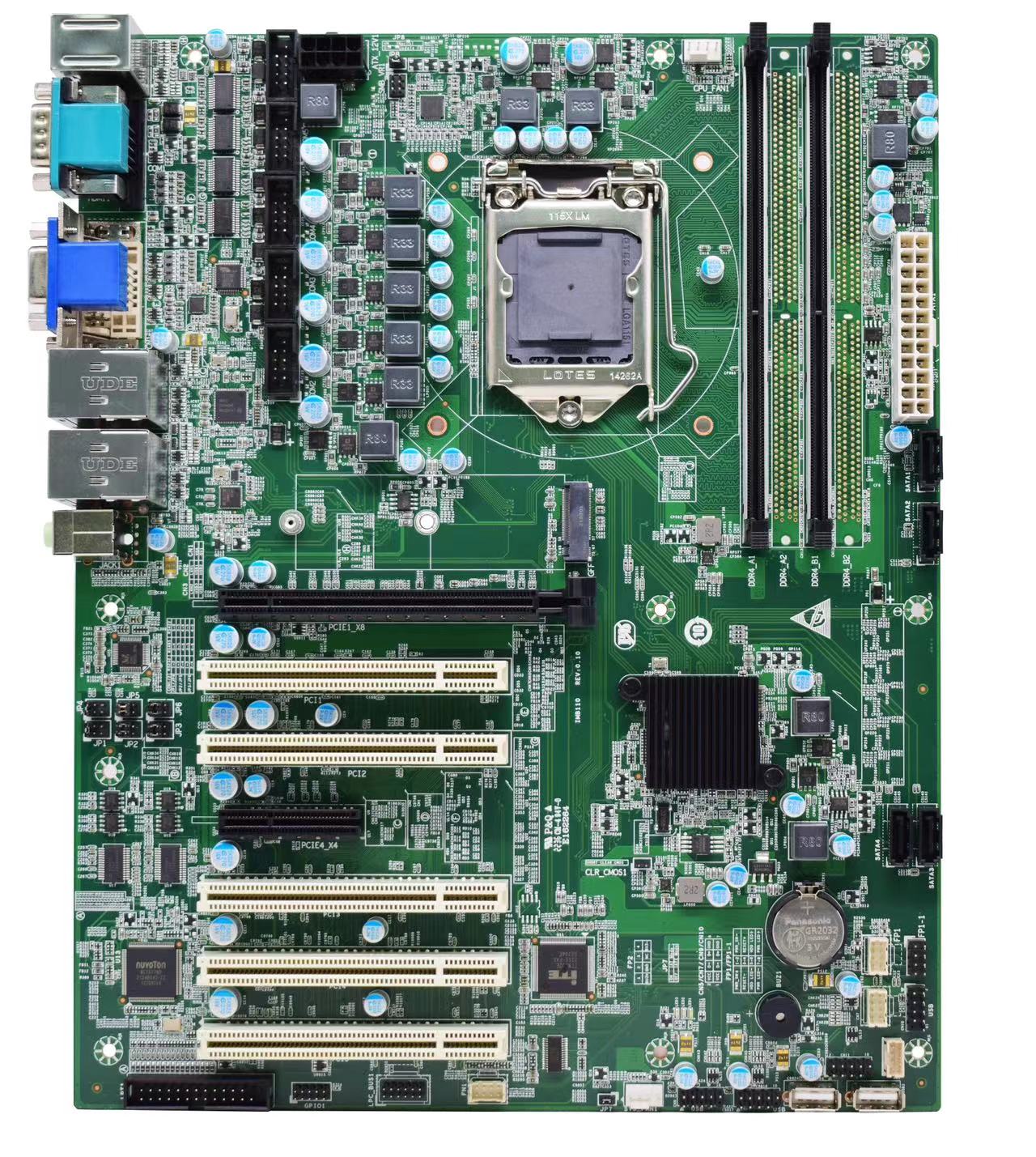

H110芯片组工控主板、ATX工业主板IAMB-H110FT

IAMB-H110FT-00AE 嵌入式ATX工业级主板 ● 采用lntel 6/7/8/9代 Core I3/I5/I7处理器，H110芯片组 ● 6*COM,COM1&2 支持 RS232/422/485）, 12*USB（4个USB3.0+8个USB2.0），2*intel千兆网口（LAN1: Intel I219LM、LAN2: Intel I210AT） ● 1*VGA, 1*HDMI, 1*DVI, 三屏同步异显 ● 1*PCIe*16，1*PCIe x4，5*PCI ● 1*M.2 PCIe x4/ssd, 支持Vpro，AMT，3*SATA3.0，TPM2.0

IAMB-H110FT-00AE 嵌入式ATX工业级主板
● 采用lntel 6/7/8/9代 Core I3/I5/I7处理器，H110芯片组
● 6*COM,COM1&2 支持 RS232/422/485）, 12*USB（4个USB3.0+8个USB2.0），2*intel千兆网口（LAN1: Intel I219LM、LAN2: Intel I210AT）
● 1*VGA, 1*HDMI, 1*DVI, 三屏同步异显
● 1*PCIe*16，1*PCIe x4，5*PCI
● 1*M.2 PCIe x4/ssd, 支持Vpro，AMT，3*SATA3.0，TPM2.0

服务热线：15821020714

型号	IAMB-H110FT-00AE
CPU	支持intel LGA1151 6/7/8/9代 celeron/Pentium/core I3/i5/i7/i9系列处理器
芯片组	intel H110 芯片组
内存	支持2根DDR4内存2133/2400/2666频率,单条16G最大支持32GB
网卡	2 个 Intel GbE(LAN1: Intel I219LM、LAN2: Intel I210AT)
显示控制台	Intel CPU 集成显示控制器(依据所配 CPU 不同)
显示接口	三显示输出 DVI-D+VGA+HDMI, 支持独立三显
存储	3个 SATA3.0 1 个 M.2(2242/2280)插座支持高速低时延 NVMe SSD SATA
音频	支持 MIC-in, Speaker-out

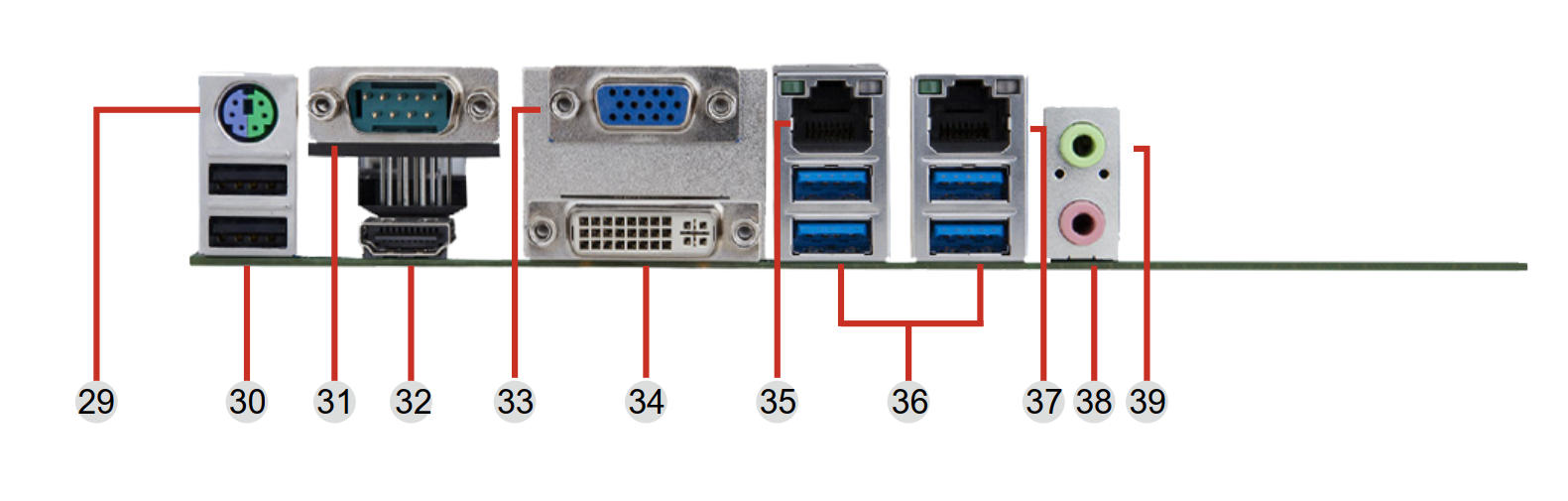

USB接口	4个 USB3.0 Type A 与 RJ45 整合板边引出; 2 个 USB2.0 板内向后板边出为 USB Dongle 预设; 6 个 USB2.0 插针(其中 2 个插针靠后板边预留装机客户机箱前面板扩展)
并口	1个并口
串口	6 串口(COM1&2 支持 RS232/422/485,COM3-6 支持 RS232)
键盘鼠标接口	1 个 PS/2 二合一接口 Windows 7/8/10,Linux
数字 I/O	8 位数字 I/O,提供电源和地,+5V 电平
LPC 扩展接口	提供 1 个 LPC 局部总线接口可扩展串口模块
TPM 接口	预留 LPC 接口支持安全加密模块
电源	ATX 电源,支持 ATX/AT 开关机模式
扩展总线	1个 PCIe x16,1 个 PCIe x4,5 个 PCI (32bit)
watch dog	255 级可编程秒/分,支持超时中断或系统复位
系统	支持 Win7/Win10/WES7/Linux , 32 位/64 位
BIOS	AMI UEFI BIOS
工作温度和湿度	0~60 摄氏度,5%~95%无凝结
非工作温度和湿度	-40~80 摄氏度,5%~95%无凝结
PCB外观配色	PCB 采用工业绿油漆喷涂
PCB尺寸	305mm X 244mm
